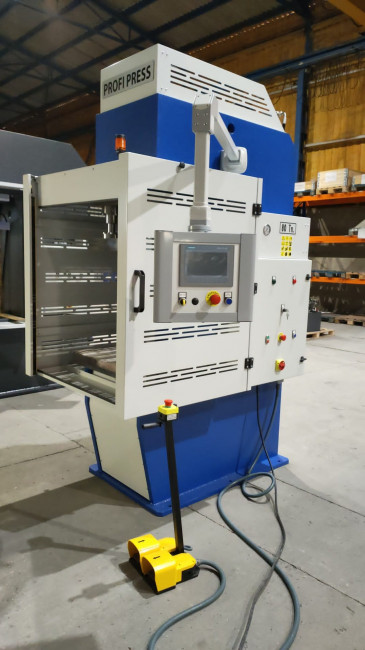

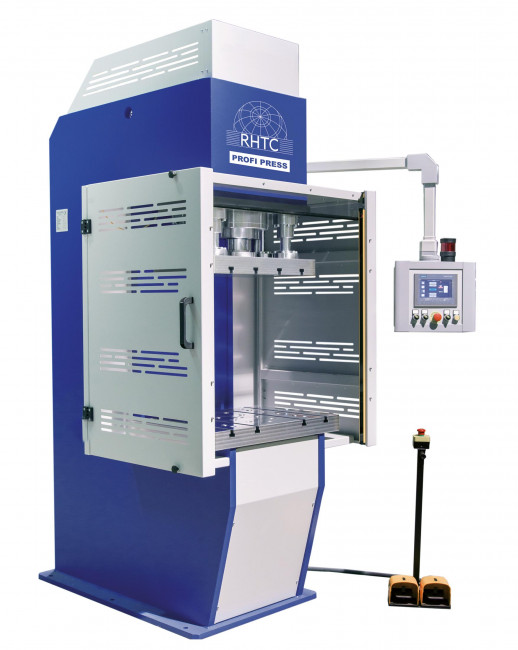

Presse à col de cygne PPCF - RHTC

• Les modèles PPCF, équipés d’une table inférieure et supérieure, de vitesses élevées et d’un panneau de commande numérique Siemens (80 à 150 tonnes).

Également adaptée pour être incorporée dans des lignes de production automatisées.

Conçue avec une table supérieure et une table inférieure avec des rainures en T. La table supérieure assure un alignement parfait grâce à quatre guides latéraux cylindriques (∅ 50 mm). Équipé d’un cylindre principal et de deux cylindres latéraux pour atteindre les vitesses élevées. L’unité hydraulique est équipée de série d’un système de refroidissement air-huile.

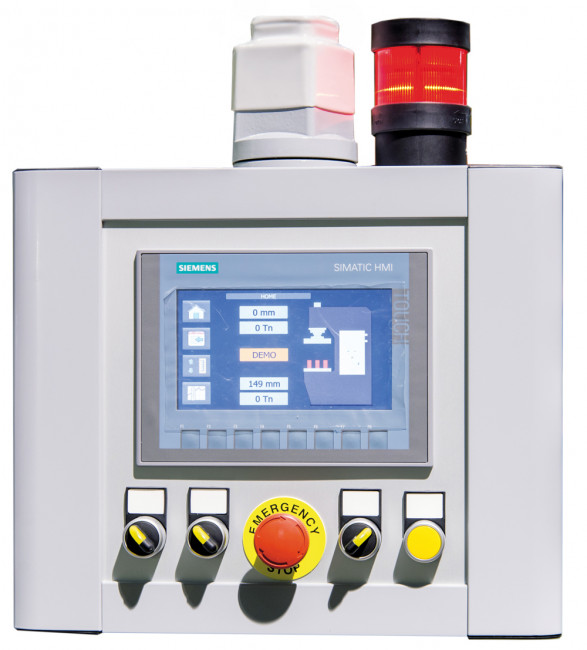

Nous produisons cette presse hydraulique de 80 tonnes à col de cygne avec un panneau de commande comprenant un automate Siemens avec écran tactile. Ce système de contrôle permet de programmer la puissance, la course du cylindre et la durée de la pression. Elle a une capacité de stockage permettant d’enregistrer jusqu’à 300 cycles de travail différents.

Toutes nos presses à col de cygne sont fabriquées en Europe et livrées conformément aux dernières normes CE. Haute qualité garantie !

Spécifications techniques modèle PPCF-80

• Force [tn]: 80
• Puissance du moteur [kw]: 7.5
• Col de Cygne [mm]: 340
• Vitesse de travail [mm/sec]: 9
• Vitesse d’approche [mm/sec]: 108
• Vitesse de retour [mm/sec]: 155
• Pression maximale [bar]: 290
• Course du piston [mm]: 450
• Diamètre des guides [mm]: 50
• Dimension de la table inférieure [mm]: 800 x 550
• Dimensions de la table supérieure [mm]: 650 x 400
• Max. Hauteur utile [mm]: 650
• Hauteur de travail [mm]: 900
• Longueur totale [mm]: 2050
• Largeur totale (frontale) [mm]: 1210
• Hauteur totale [mm]: 2525
• Poids [kg]: 2850

Spécifications techniques modèle PPCF-100

• Force [tn]: 100
• Puissance du moteur [kw]: 7.5
• Col de Cygne [mm]: 375
• Vitesse de travail [mm/sec]: 8
• Vitesse d’approche [mm/sec]: 108
• Vitesse de retour [mm/sec]: 155
• Pression maximale [bar]: 290
• Course du piston [mm]: 450
• Diamètre des guides [mm]: 50
• Dimension de la table inférieure [mm]: 850 x 600
• Dimensions de la table supérieure [mm]: 700 x 450
• Max. Hauteur utile [mm]: 650
• Hauteur de travail [mm]: 900
• Longueur totale [mm]: 2340
• Largeur totale (frontale) [mm]: 1240
• Hauteur totale [mm]: 2630
• Poids [kg]: 3900

Spécifications techniques modèle PPCF-150

• Force [tn]: 150
• Puissance du moteur [kw]: 7.5
• Col de Cygne [mm]: 400
• Vitesse de travail [mm/sec]: 5.1
• Vitesse d’approche [mm/sec]: 69
• Vitesse de retour [mm/sec]: 101
• Pression maximale [bar]: 290
• Course du piston [mm]: 450
• Diamètre des guides [mm]: 50
• Dimension de la table inférieure [mm]: 900 x 650
• Dimensions de la table supérieure [mm]: 750 x 500
• Max. Hauteur utile [mm]: 650
• Hauteur de travail [mm]: 950
• Longueur totale [mm]: 2135
• Largeur totale (frontale) [mm]: 1360
• Hauteur totale [mm]: 2910
• Poids [kg]: 4100

Accessoires en option

• Géométrie adaptée à vos besoins (par exemple des tables plus grandes ou une course de piston plus importante pour cette presse hydraulique à cadre en C de 150 tonnes)
• Éjecteur hydraulique
• Coussin hydraulique
• Adaptations au domaine de la robotique
• Connexions hydrauliques aux systèmes périphériques
