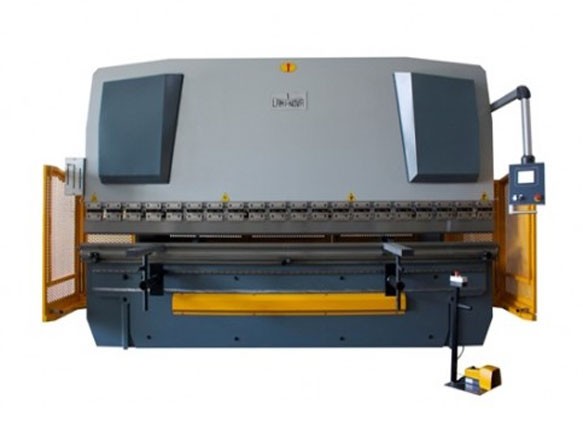

Presse plieuse à butées mécaniques

La presse plieuse à butées mécaniques est une machine-outils dédiée à des travaux de pliage et de formage dans les domaines de la tôlerie et de la chaudronnerie.

Elle est équipée d'un outillage complet et issu de la dernière technologie pour une productivité optimale de pièces d'usinage.

Sa barre de torsion permet d’équilibrer le mouvement de descente du coulisseau et d’assurer le parallélisme de manière à obtenir un angle de pliage parfait.

Cette plieuse industrielle est équipée d’intermédiaires de serrage rapide avec cales de réglage, permettant ainsi de compenser les défauts de pliage qui apparaissent sur les machines sans compensation de flexions.

Son angle de pliage ‘alfa’ est défini par la position du point bas du poinçon par rapport à la matrice.

Elle dispose en outre d'une robuste butée arrière conçue pour une extrême précision de positionnement.

Cette machine se prête à de nombreuses configurations ; elle peut ainsi être accompagnée d'une commande numérique à écran tactile de programmation.


Caractéristiques techniques :

- Presse plieuse conventionnelle à arbre de torsion et butées mécaniques.
- Plieuse équipée d’intermédiaires de serrage rapide avec des cales de réglage
- Ce système permet de compenser les défauts de pliage qui apparaissent sur les machines sans compensation de flexions.
- Butée arrière robuste et rigide pour une plus grande précision de positionnement
- Machine équipée de vis à billes
- Les doigts de butée sont réglables individuellement en hauteur et en écartement.
- Contrôle actif du bombage

Avantages :

- La position du point bas du poinçon est déterminée directement par le calculateur en fonction des paramètres intégrés : matière, épaisseur, aile, angle, largeur de pliage.
- 2 vitesses de descente :
- Option : vitesse d'approche rapide (70-140 mm/sec) :
- Préconisée pour une production de série.
- La zone de travail est sécurisée par faisceau laser ou barrières photoélectriques.
- La descente rapide du coulisseau est sécurisée et toute interruption du faisceau déclenche l’arrêt immédiat.
- Le passage en vitesse de travail peut être programmé à 10/15 mm de la tôle.
- Option : vitesse de descente constante (10 mm/sec) :
- Le fonctionnement en vitesse lente convient parfaitement pour un travail de tôlerie ou chaudronnerie (pièce unitaire ou petite série) quand le gain de temps n’est pas l’atout principal.
- La C.N. permet de régler la hauteur de remonté du coulisseau, pour éviter le parcours complet de la course.
- Les plieuses en version CN sont disponibles avec compensation des flexions.
