Usinage de pièces de grandes dimensions

De l’unitaire à la petite série

Code fiche produit :22488294


  • De l’unitaire à la petite série
  • Grande fiabilité
  • Enorme attention aux détails

Imprimer

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Techniques


Description

Nous proposons des solutions pour réaliser l'usinage de pièces mécaniques.

L’usinage de pièces mécaniques demande une énorme attention aux détails.

Nos solutions d'usinage permettront de réaliser des pièces mécaniques de grandes dimensions dans des matériaux durs.

Caractéristiques générales :
- Capacité d’usiner des pièces jusqu’à 1550 mm de diamètre et 5000 mm de longueur
- Nos moyens de contrôle métrologique et nos appareils de levage sont adaptés à ce format de pièces
- Nous assurons la fabrication des produits de nos clients dès leur arrivée dans nos locaux jusqu’à leur livraison finale

Quelques exemples d'usinage de pièces de grandes dimensions :

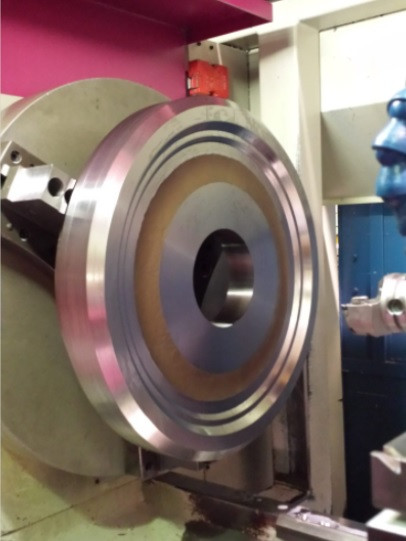

Couronne oxycoupée dans une tôle
- Diamètre : 1150 mm
- Besoin client : usiner une couronne de diamètre 1150 mm ayant été prélevée dans une tôle et présentant un fort voilage, additionné à un état de surface brut.
- La challenge : rattraper le voilage pour assurer la planéité des surfaces les unes par rapport aux autres
- Notre méthodologie : les écarts de planéité d’origine sont compensés par le montage de plots ajustés


Arbre brut
- 4000 mm de long
- Besoin client : usiner un arbre à partir d’une barre de diamètre 350 mm et de longueur 4m
- La challenge : compenser le défaut de flambage du brut et mettre en ligne les différents diamètres tolérancés lors de son usinage
- Notre méthodologie : montage d’une lunette pour assurer le maintien de l’arbre et utilisation d’une pointe à son extrémité


Tube brut
- 4540 mm de long
- Besoin client : usiner un tube de longueur supérieure à 4,5m
- La challenge : le tube présente des facettes dans le sens de la longueur, ce qui ne permet pas un bon serrage entre mors ni de mettre en place directement une lunette
- Notre méthodologie : usinage d’une bague centrée sur mesure qui jouera le rôle de chemin de roulement. Le serrage du mandrin sera complété par un système de bridage, au ras des mors
