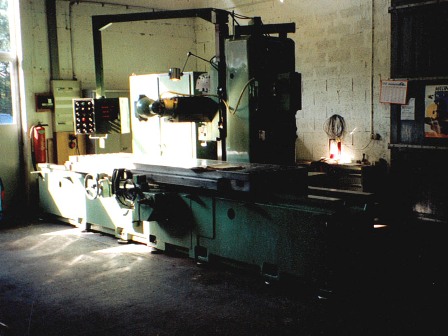

Fraiseuse GRAFFENSTADEN à banc fixe
FU 261
Type FB 830 SD
Nez de broche SA n°50
Ø du palier avant 105 mm
Distance axe broche-coulant 200 mm
18 vitesses de broche de 32 à 1600 tr/min
Avance rapide 3000 mm/min
Avance travail, variation continue
- variateur mécanique 8 à 800 mm/min
- Moteur à courant continu 1.6 à 800 mm/min
Course transversale du bras 630 ou 800 mm
Course verticale du chariot 1000 mm
Course longitudinale de la table 2000 mm
Surface utile de la table 3600 x 800 mm
Distance maxi entre table et axe-broche 1000 mm
Charge utile sur la table 4000 kg
Longueur du banc de table 5770 mm
Distance axe table / montant 555 mm
Distance surface table au sol 970 mm
Moteur de broche 15 kW
Moteur des avances 4 kW
Encombrement 7940 x 3550 x 2800 mm
Poids approximatif 15400 kg
