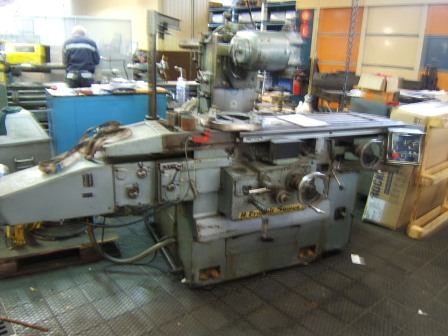

Fraiseuse ERNAULT SOMUA à banc fixe FU 260

Fraiseuse ERNAULT SOMUA à banc fixe

FU 260

Type Z3C
Surface de la table 1600 x 370 mm
Trois rainures à Té (largeur – écartement) 16 – 80 mm
Course longitudinale 1 000 mm
Distance maxi de la table à l'axe de la broche 470 mm
Distance maxi de l'arrière de la table à la face du montant 365 mm
9 avances longitudinales : 12.5 – 20 – 32 – 50 –80 – 125 – 200 –315 –500 mm/mn
Vitesses du déplacement rapide longitudinal 3000 mm/mn
Course transversale 320 mm
9 avances transversales de 12.5 à 500 mm/mn
Vitesses du déplacement rapide transversal 3000 mm/mn
Course verticale 440 mm
9 avances verticales de 6.25 à 250 mm/mn
Vitesses du déplacement rapide vertical 1500 mm/mn
Broche : Ø de l'entraînement 80 mm
Emmanchure, cône USA 50
12 vitesses de broche : (2 gammes au choix)
- 40 à 2000 : 40, 63, 100, 125, 200, 250, 315, 400, 630, 800, 1250, 2000 ou
- 32 à 1600 : 32, 50, 80, 100, 160, 200, 250, 315, 500, 630, 800, 1000, 1600
Moteur principal de commande de la broche 10 Cv
Moteur de cde des avances et des déplacements rapides 2.5 Cv
Encombrement L x l x H 1680 x 2205 x 1835
Poids approximatif 2 500 Kg
