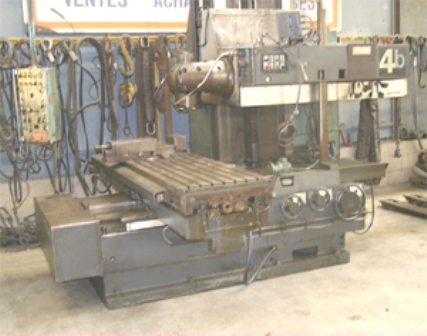

Fraiseuse GAMBIN à banc fixe

Fraiseuse GAMBIN à banc fixe

FU 187

Type 4B - n° : 9332 année : 20/02/1970
Broche
Cône porte-outil avec entraîneur 7/24 n°50
24 Vitesses en progression géométrique de 22 à 2000 tr/min
Tête
Ø du corps 290 mm
Coulissement de la tête 400 mm
Distance de l’axe à la glissière verticale 390 mm
Axe de broche vertical
Distance entre positions extrêmes avant et arrière 400 mm
Distance maximale entre-axe tout à l’arrière et face arrière
de la table tout à l’avant 390 mm
Distance minimale axe-glissière 310 mm
Distance maximale axe-glissière 710 mm
Distance maximale de la face de broche à la table 715 mm
Distance maximale du corps de tête à la table 800 mm
Axe de broche horizontal
Distance maximale de l’axe à la table 945 mm
Distance minimale de la face de broche à la glissière 540 mm
Distance maximale de la face de broche à la glissière 940 mm
Distance minimale de l’axe à la table 45 mm

Table
Surface 2515 x 620 mm
7 Rainures largeur 18 mm
entre-axe 80 mm
Courses Verticale 900 mm
Transversale 700 mm
Longitudinale 1800 mm
Avances
27 vitesses 2 à 800 mm/min
Déplacements rapides
Horizontaux 2500mm/min
Vertical 1250 mm/min
Moteurs
Broche 11 kW
Avances 2.2 kW
Pompe d’arrosage 0.07 kW
Pompe hydraulique 0.37 kW
Poids 11 000 kg
