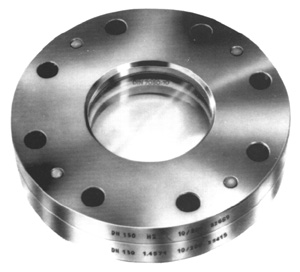

Les hublots pour citerne selon DIN 28121 se fixent par vis sur des brides soudées, brides à collerettes ou autres.
Ils se composent de deux brides complétées d'une vitre et de deux joints. Les hublots sont pré-assemblés en usine. Mo...
Les hublots pour citerne selon DIN 28121 se fixent par vis sur des brides soudées, brides à collerettes ou autres. Ils se composent de deux brides complétées d'une vitre et de deux joints. Les hublots sont pré-assemblés en usine. Montage et dimensions sont conformes aux prescriptions de la norme DIN 28121. Tailles PN 10/25, DN 40 à DN 200. Observation de l'intérieur de réservoirs, de citernes, cuves, silos, agitateurs, séparateurs, tubulures, etc...
Conditions de service :
Pression :
10/25 bar, Vide.
Température :
200°C avec verre au silicate de bore DIN 7080 150°C avec verre au silicate de soude DIN 8902 (Nous consulter pour des températures supérieures)
Combinaisons possibles :
-Ces hublots peuvent être équipés de projecteurs antidéflagrants pour atmosphère explosible ou de projecteurs classiques pour atmosphère normale.
-Les contre-brides peuvent être munies de trous taraudés destinés à la fixation des différents projecteurs.
Certificats matière/ Réception :
Sur demande, fourniture des CCPU 3.1.B
Pour des renseignements complémentaires sur ce produit, voir la fiche technique jointe.
Documentation complémentaire
