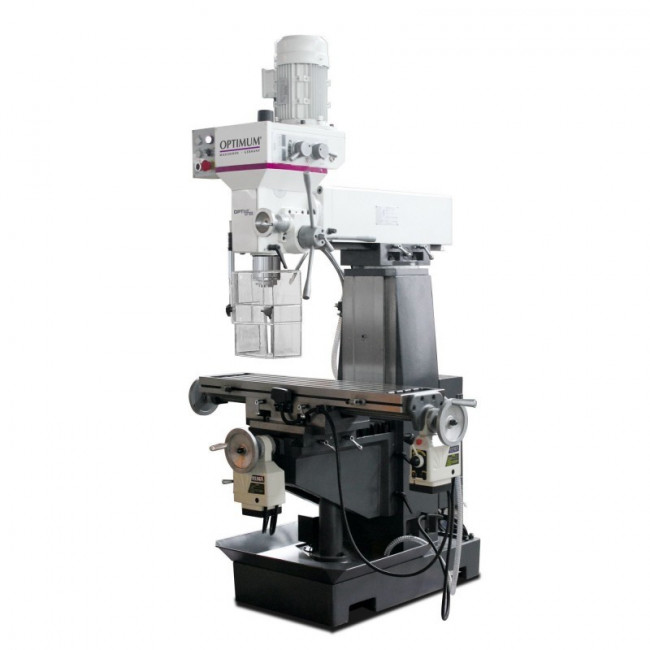

Cette perceuse-fraiseuse avec avance longitudinale est conçue pour la maintenance et les travaux de fraisage occasionnels.
C'est une machine universelle.
Cette perceuse-fraiseuse est munie d’une avance :
- Longitudinale automatique
- Transversale automatique
-
Caractéristiques générales :
- Modèle lourd et compact en fonte haute qualité absorbant parfaitement les vibrations et garantissant une grande précision

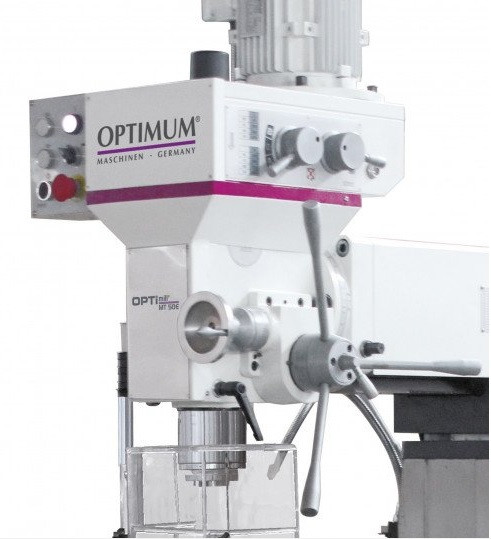

- Tête orientable à 45° équipée d’une boîte mécanique de vitesses
- Col de cygne de grande dimension, réglable de 250 à 650 mm
- Pignonnerie haute qualité trempée et lubrifiée par bain d’huile
- Inversion de rotation droite/gauche
- Broche équipée d’une descente fine micrométrique
- Table croisée de grandes dimensions, surface rectifiée avec précision
- Guides d’aronde avec rattrapage des jeux par lardons en V
- Avances automatiques des axes X et Y avec réglage de la vitesse

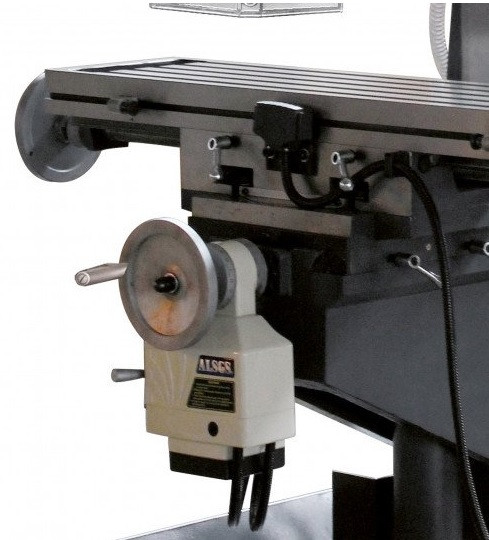

- Table croisée équipée d’avances automatiques longitudinale et transversale avec réglage de vitesse et avances rapides
- Table orientable à ± 45° (axe X)
- Butées automatiques ajustables sur l’axe X
- Équipée de série d’un système complet d’arrosage
- Un excellent rapport qualité/prix
- Pour la maintenance et les travaux de fraisage occasionnels
- Prévoir des moyens de déchargement adaptés
-
Caractéristiques techniques :
- Puissance moteur : 0.85 / 1.5 kW 400 V / 3Ph - 50 Hz
- Système d'arrosage : 40 W
- Capacité de perçage (acier St. 37) : Ø 30 mm
- Capacité en continu (acier St. 37) : Ø 25 mm
- Attachement de broche : ISO 40 (DIN 2080, DIN 69871)
- Course de broche : 120 mm
- Col de cygne : 250-650 mm
- Inclinaison de la tête : ±45°
- Tirant : M 16
- Capacité de surfaçage max. (fraiseuse) : Ø 63 mm
- Capacité de fraisage en bout max. (fraiseuse) : Ø 25 mm
- Plages de vitesses : 115 - 1750 T/min
- Nombres de vitesses : 4 vitesses / 2 plages
- Dimensions de la table (L x l) : 1000 x 240 mm
- Poids admissible sur la table (.max) : 150 kg
- Course de la table en axe X : 580 mm en manuel, 500 mm en automatique
- Course de la table en axe Y : 230 mm en manuel, 150 mm en automatique
- Course de la table en axe Z : 400 mm en manuel
- Nombre de rainures : 4
- Rainures en "T" : 14 mm
- Dimensions de la machine (L x l x h) : 1360 x 1150 x 2080 mm
- Poids net (brut) : 760 kg (880 kg)
