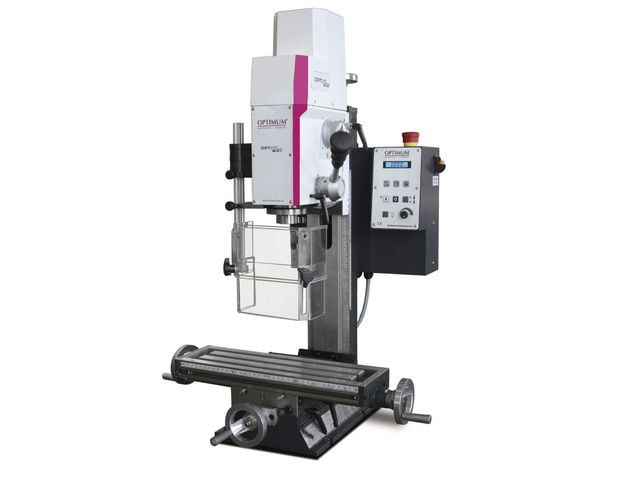

La fraiseuse perceuse conventionnelle se démarque aussi bien par sa descente micro métrique de broche lors des opérations de fraisage, que par sa descente de broche par cabestan lors des opérations de perçage.
Elle est idéale pour les ateliers de maintenance mécanique.
Très fonctionnelle et polyvalente, cette fraiseuse conventionnelle est extrêmement rigide avec :

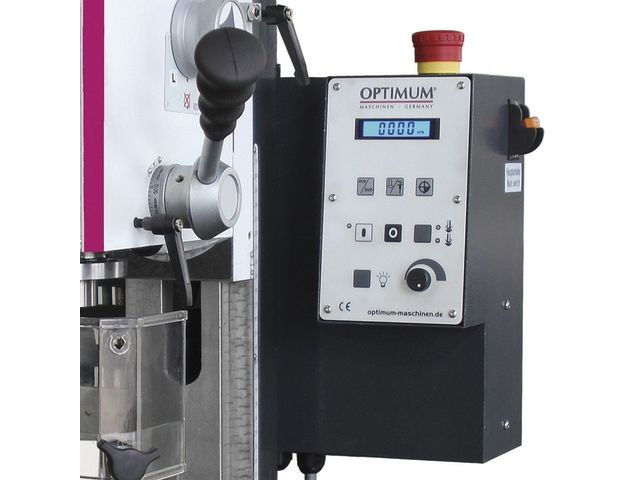

- Variateur de vitesse électronique
- Jauge digitale de profondeur
- Tachymètre de vitesse de broche
-
Caractéristiques générales :
- Deux plages de vitesses par boîte mécanique pour garantir le couple
- Pilotage de la vitesse par variateur en continu
- Moteur à courant continu permettant une vitesse constante de rotation
- Équipée d’un filtre EMC (protection des signaux électroniques)
- Système de sécurité basse tension 24 volts
- Rattrapage de jeux sur tous les mouvements y compris la broche de fraisage
- Colonne robuste à queue d’aronde garantissant une parfaite rigidité
- Toutes les queues d'aronde sont grattées à la main
- Inversion du sens de rotation droite/gauche, arrêt d’urgence coup de poing

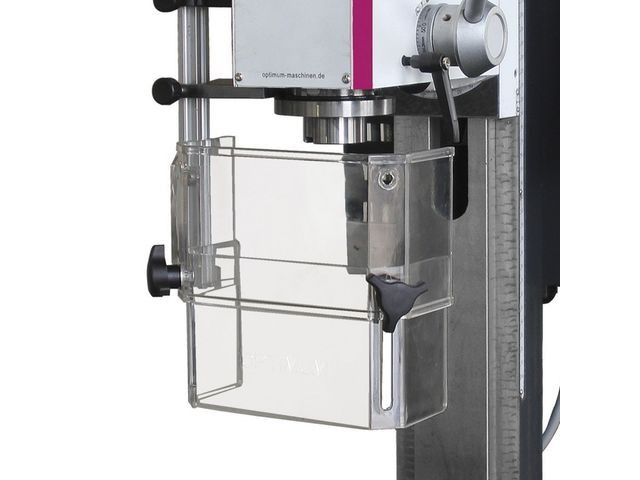

- Carter de protection de mandrin ajustable et asservi électriquement
- Table croisée équipée de butées réglables et d’une échelle graduée
- Précision de lecture de tous les mouvements par verniers gravés dans la masse
- Inclinaison de la tête de ± 600, permettant les opérations de perçage et/ou fraisage dans tous les angles
- Norme DIN EN 55011 Classe C1
-
Caractéristiques techniques :
- Puissance moteur ~ 50 Hz : 750 W - 230 V / 1 Ph
- Capacité de perçage (acier S235JR) : Ø 16 mm
- Capacité en continu (acier S235JR) : Ø 12 mm
- Capacité de surfaçage (max.) : Ø 52 mm
- Capacité de fraisage en bout (max.) : Ø 20 mm
- Attachement de broche : CM 2
- Course de broche : 50 mm
- Diamètre du fourreau de broche : 60 mm
- Col de cygne : 170 mm
- Plage de vitesses : 100 à 3000 T/min., par Vario
- Nombre de plages : 2
- Inclinaison de la tête : ± 60°
- Dimensions (L x l) : 510 x 180 mm 700 x 180 mm
- Rainures en “T” / Entraxe / Nb : 12 mm / 63 mm / 3
- Charge admissible max. : 40 kg 50 kg
- Distance broche-table croisée : 255 mm
- Course de l’axe X : 280 mm 480 mm
- Course de l’axe Y : 175 mm
- Course de l’axe Z : 210 mm
- Longueur x largeur x hauteur : 750 x 650 x 820 mm - 950 x 650 x 820 mm
- Poids net (brut) : 94 kg (115 kg) - 99 kg (126 kg)
Elle est proposée en 2 modèles :
Modèle 1 :
- Longueur x largeur x hauteur : 750 x 650 x 820 mm
- Poids net (brut) : 94 kg (115 kg)
Modèle 1 :
- Longueur x largeur x hauteur : 950 x 650 x 820 mm
- Poids net (brut) : 99 kg (126 kg)
- Tirant M10
- Arbre CM 2 / M10 / B16
- Clés de service
