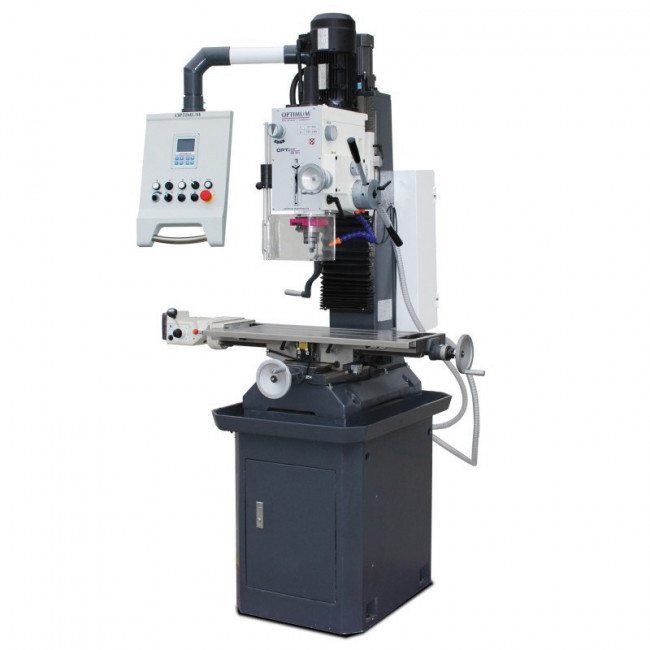

Perceuse-fraiseuse universelle de précision

Capacité de perçage (acier St. 37) : Ø 24 mm

Code fiche produit :94476777


  • Capacité de perçage (acier St. 37) : Ø 24 mm
  • Capacité en continu (acier St. 37) : Ø 20 mm
  • Capacité de surfaçage max. : Ø 63 mm
  • Capacité de fraisage en bout max. : Ø 26 mm

Imprimer

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Techniques


Description

La perceuse-fraiseuse universelle de précision permet de réaliser avec précision les opérations de perçage et de taraudage de tous types de pièces métalliques.

Cette perceuse-fraiseuse est équipée d’un afficheur digital 3 axes (X, Y et Z) qui permet à son utilisateur d’avoir une lecture numérique et dynamique des données.

 Elle dispose des fonctions :
- Avance automatique
- Descente automatique
- Arrosage
- Socle
- Afficheur 3 axes de série

  • Caractéristiques générales :
- Large gamme de vitesses de 60 à 2760 T/min.
- 2 plages de vitesses par boîte mécanique avec variation en continu sur chaque plage par variateur
- Pignons haute qualité rectifiés et trempés, lubrifiés par bain d’huile
- Montée et descente motorisée de l’axe Z
- Fonction taraudage/perçage avec butée de profondeur réglable
- Descente fine manuelle
- Descente automatique de broche 3 vitesses
- Afficheur digital sur les 3 axes (X, Y et Z) avec affichage de la vitesse
- Tête de fraisage inclinable à ± 60°
- Avance longitudinale automatique de série (axe X)
- Bâti en fonte massive assurant une très grande stabilité et absorbant les vibrations
- Socle de série
- Système d’arrosage de série
- Équipée d’un arrêt d’urgence “coup de poing”
- Un excellent rapport qualité/prix
- Norme DIN EN 55011 Classe C2
- Prévoir des moyens de déchargement adaptés
- Motorisation haute puissance 400 V, alimentation en 230 V monophasé par convertisseur de fréquence

  • Caractéristiques techniques :
Modèle 1 :
- Puissance moteur : 1.5 kW 230 V ~ 50 Hz
- Capacité de perçage (acier St. 37) : Ø 24 mm
- Capacité en continu (acier St. 37) : Ø 20 mm
- Capacité de surfaçage max. : Ø 63 mm
- Capacité de fraisage en bout max. : Ø 26 mm
- Attachement de broche : CM4
- Course de broche : 120 mm
- Col de cygne : 258 mm
- Vitesses de broche : 60 à 2760 T/min
- Inclinaison de la tête : ±60°
- Nombres de vitesses : 2, par Vario
- Descente automatique de broche : 0.1 / 0.18 / 0.26 mm/T.
- Dimensions de la table (L x l) : 800 x 240 mm
- Course de la table en axe X : 560 mm (automatique)
- Course de la table en axe Y : 195 mm
- Rainures en "T" / Entraxe / Nb Horizontal : 14 mm / 80 mm / 3
- Dimensions de la machine (L x l x h) : 1600 x 930 x 2110 mm
- Poids net (brut) : 495 kg (545 kg)

Modèle 2 :
- Puissance moteur : 1.5 kW 400 V ~ 50 Hz
- Capacité de perçage (acier St. 37) : Ø 24 mm
- Capacité en continu (acier St. 37) : Ø 20 mm
- Capacité de surfaçage max. : Ø 63 mm
- Capacité de fraisage en bout max. : Ø 26 mm
- Attachement de broche : CM4
- Course de broche : 120 mm
- Col de cygne : 258 mm
- Vitesses de broche : 60 à 2760 T/min
- Inclinaison de la tête : ±60°
- Nombres de vitesses : 2, par Vario
- Descente automatique de broche : 0.1 / 0.18 / 0.26 mm/T.
- Dimensions de la table (L x l) : 800 x 240 mm
- Course de la table en axe X : 480 mm
- Course de la table en axe Y : 195 mm
- Rainures en "T" / Entraxe / Nb Horizontal : 14 mm / 80 mm / 3
- Dimensions de la machine (L x l x h) : 1600 x 930 x 2110 mm
- Poids net (brut) : 495 kg (545 kg)

Entretien :
- Boîte de vitesse de broche : huile ISO grade 100 (non fournie)
- Glissières : huile ISO grade 68 (non fournie)
- Vis trapézoïdales : graissage au calcium (non fourni)

  • Options :
- Socle Système d’arrosage
- Avance automatique sur l’axe X
- Visu 3 axes
- Axe Z motorisé
- Arbre CM 3 / B16
- Douille de réduction CM 4 / CM 3
