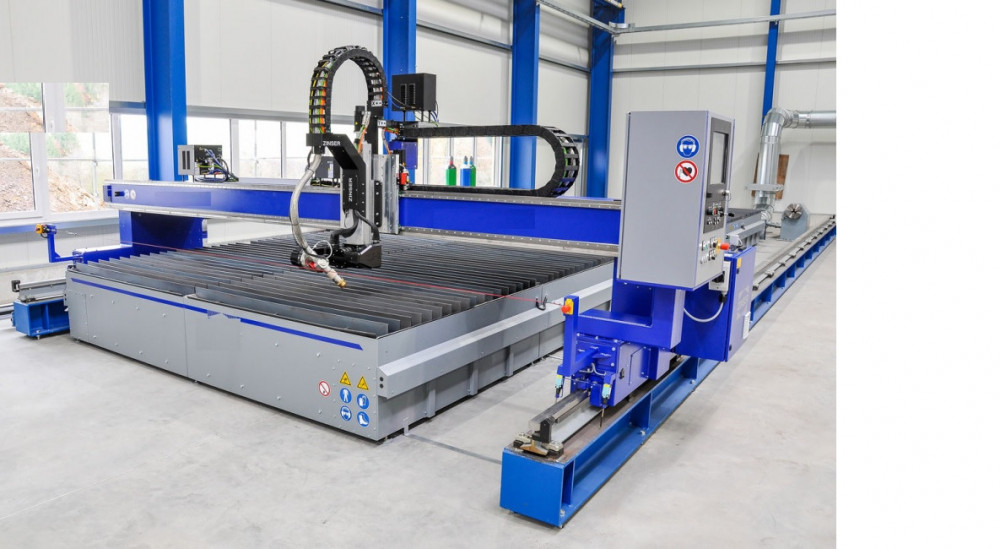

permet de réaliser des découpes de précision.
Elle est destinée à être utilisée dans l'industrie sidérurgique.
Possibilité d'ajouter des applications spéciales telles que le perçage, le taraudage, l'oxycoupage de forte épaisseur
Qualité de coupe élevée
-
Caractéristiques techniques :
Equipement de base

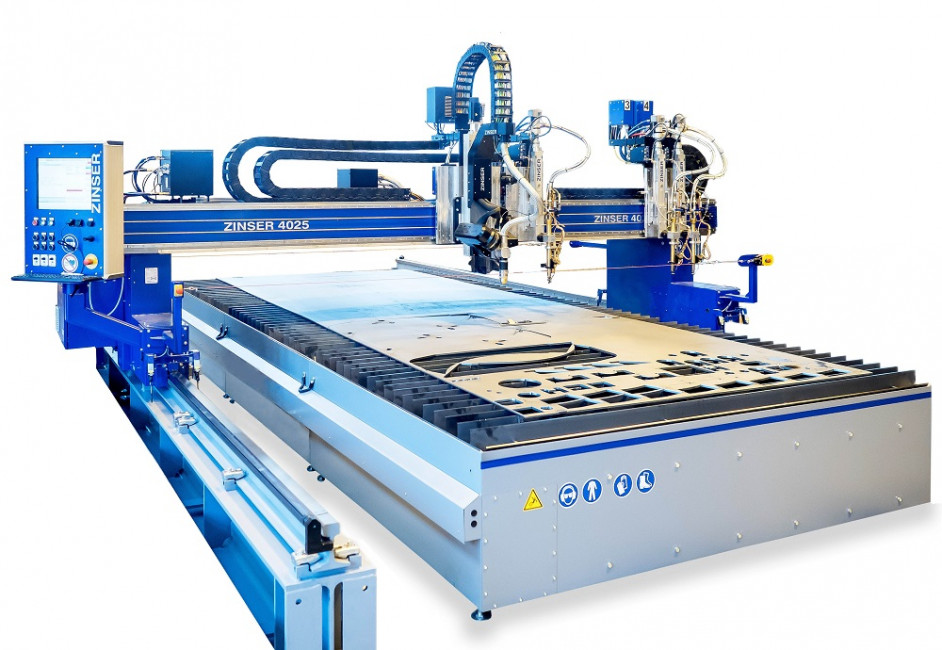

Portique
- Construction mécano-soudée robuste. Fabriqué selon les procédés les plus modernes
- Double guidage linéaire par rails à billes pour les porte-outils
Chemin de roulement / Axe Y
- Servo-entraînement bilatéral 3 x 400V
- Course parfaitement fluide, et haute exactitude d’angle de coupe, grâce à l’utilisation de crémaillères soigneusement sélectionnées et d’engrenages planétaires précis
- Pignons d’entraînement renforcés, avec une pression de contact réglable
Chariot d’entraînement / Axe X
- Servo-entraînement AC par pignon / crémaillère 3 x 400 V
- Les chariots dépendants sont fixés sur un câble d’acier inoxydable
Mise à niveau

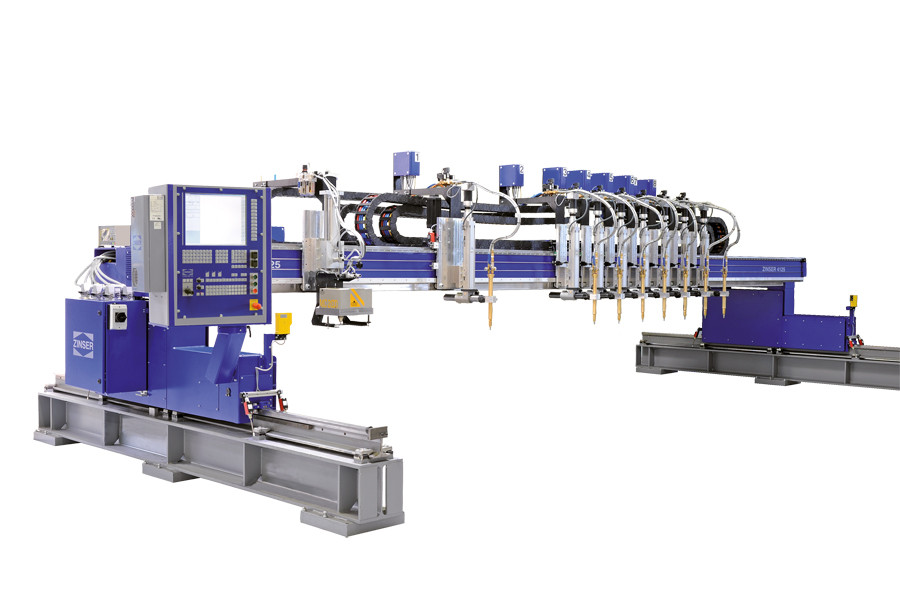

Oxycoupage
- Dispositif de perçage numérique avec base de données, pour des plaques jusqu’à 200 mm d’épaisseur
- Dispositif d’allumage électrique
- Contrôle automatique de la hauteur des torches
- Positionnement automatique des outils dépendants
- Communication individualisée de la CNC avec chaque torche
- Dispositif de chanfreinage manuel ou automatique, simple ou triple torche
- Découpe de forte épaisseur

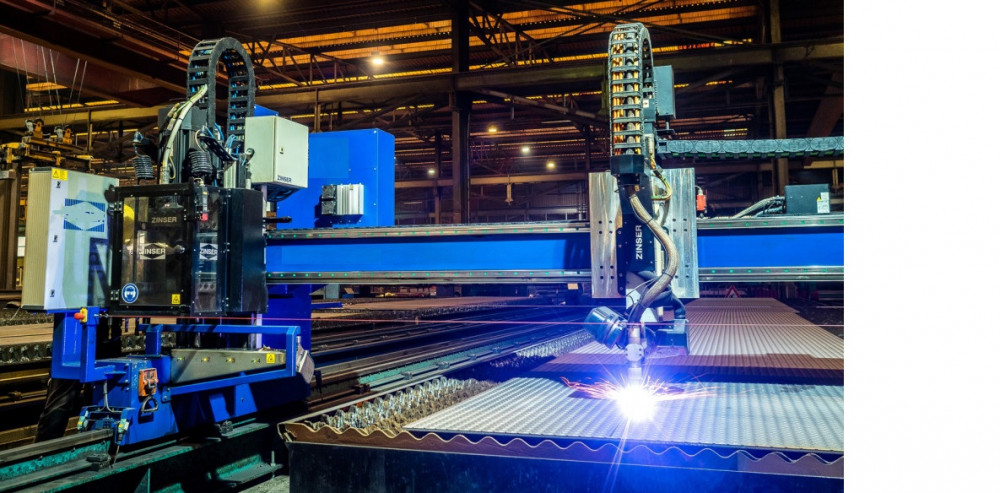

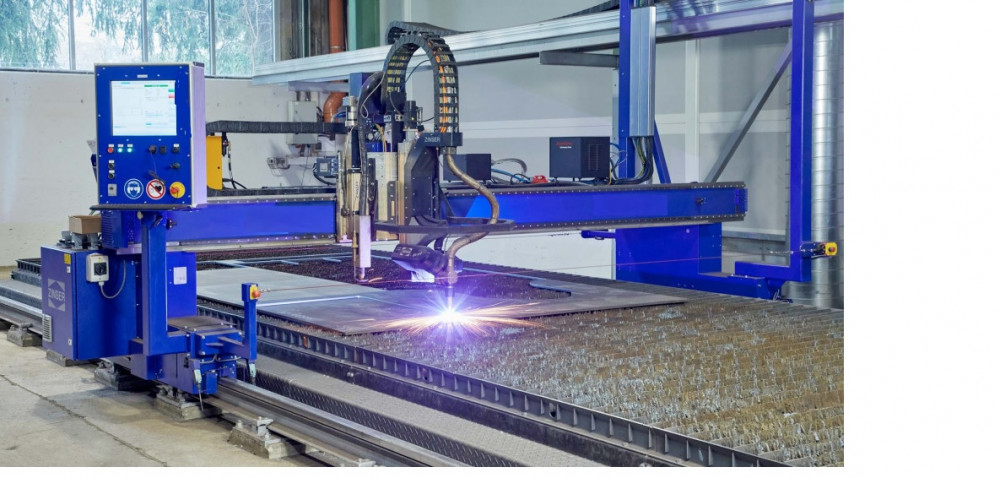

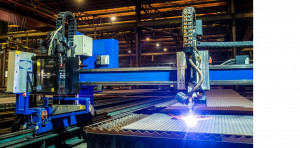

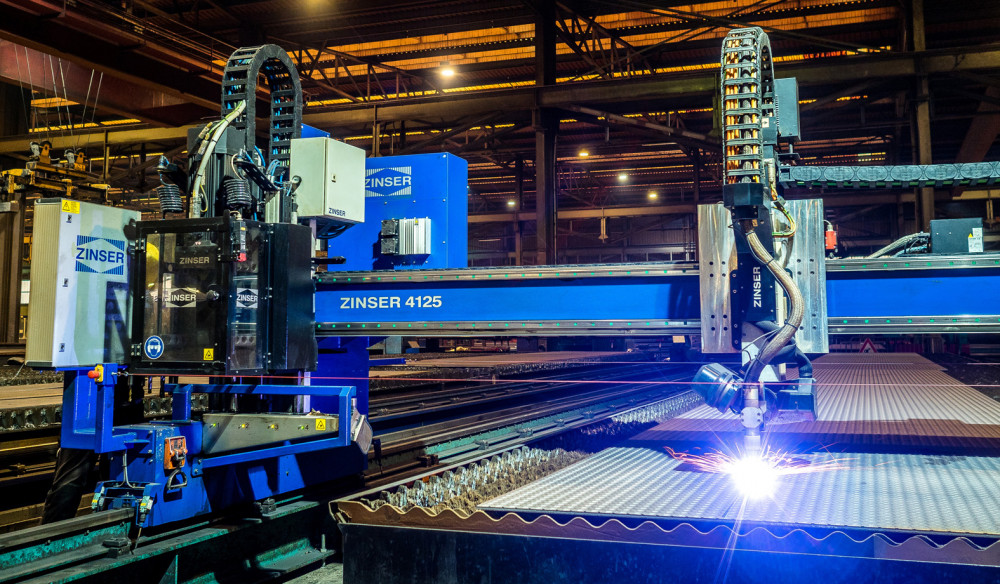

Plasma
- Communication avec la source d‘alimentation plasma contrôlée par la CNC ; les données de coupe sont ainsi envoyées directement de la commande numérique vers le système plasma (base de données)
- Contrôle de la hauteur de la torche plasma en fonction du voltage de l’arc, avec communication automatique
- Tête de découpe en chanfrein
Marquage
- Marquage plasma
- Jet d’encre
- Marquage par rayage
- Marquage poudre

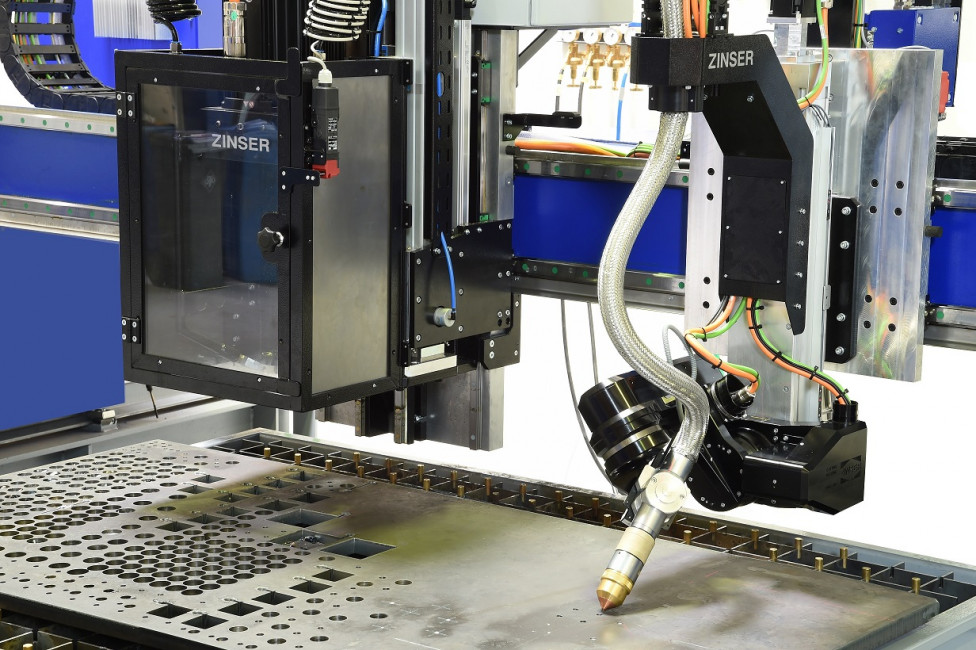

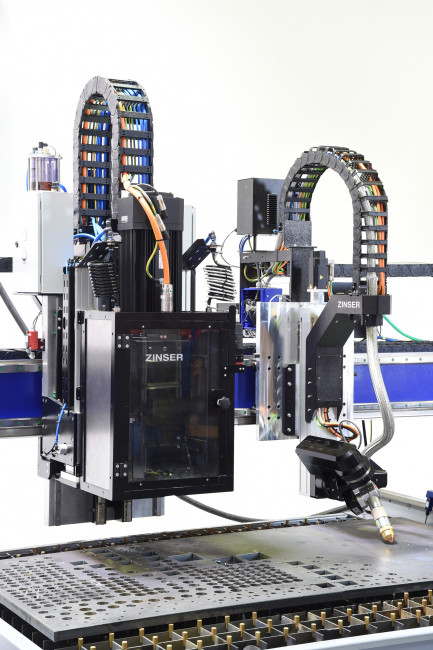

Dispositif de perçage CNC
- Pour des trous jusqu’à 40 mm de diamètre (dans des tôles de 100 mm)
- Changeur d’outil automatique
- Avec contrôle de rupture de foret
Découpe des tubes et des poutres (seulement 4026B / 4126B)
- Cantilever jusqu’à 2 000 mm
- Axe rotatif pour tubes jusqu’à 1 000 mm de diamètre
- Table aspirante contrôlée par la machine de coupe, système de filtration à cartouche avec nettoyage pneumatique
- Logiciel externe d’imbrication CAO / FAO
- Connexion réseau
- L’adaptation aux besoins spécifiques du client est possible à tout moment
