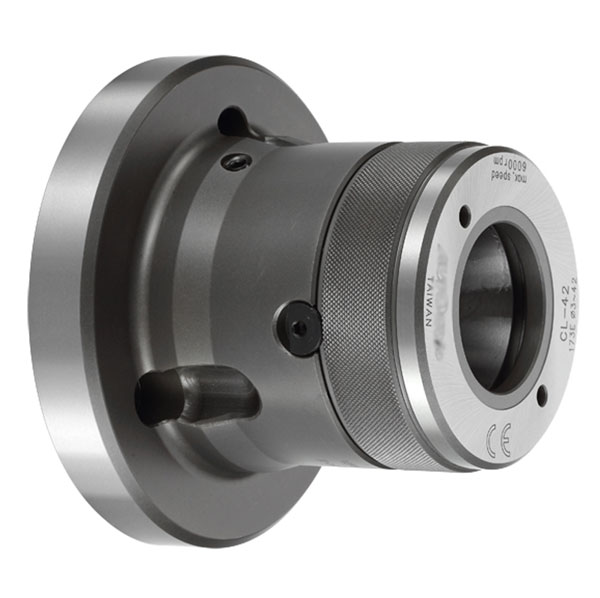

Mandrin porte pince rotatif pneumatique

Le collier utilisé doit être conforme à la norme DIN 6343

Code fiche produit :15949354


  • Course du piston : 4.5 à 6 mm
  • Câblage rond, hexagonal, carré
  • Serrage max 71,5 (7300) kN (kgf)
  • Vitesse min -1 : 4000 à 8000 rpm
  • I kg.m² : de 0,040 à 0,108

Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Techniques


Description

Ce mandrin porte pince rotatif est utilisé pour les machines destinées à l’usinage de pièces :

- machines de tournage,
- tours CNC
- machine spéciales,
- autres, …

C’est un mandrin pneumatique d’une conception rigide assurant une haute précision de serrage avec une vitesse maximale jusqu’à 8000 rpm.

Avantages :

- L'installation est identique à celle du "mandrin électrique" et elles sont remplaçables l'une avec l'autre.
- Pas besoin de changer le "tube de traction".
- Scellé contre les copeaux, les copeaux et le liquide de refroidissement.
- Le collier utilisé doit être conforme à la norme DIN 6343.

Caractéristiques :

- Course du piston : de 4.5 à 6 mm
- Max.  Capacité de câblage rond : de 3 ~ 26 à 20~80 mm
- Max. capacité câblage hexagonal : de 4 ~ 22 à 18 ~ 69 mm
- Max. capacité câblage carré : de 4 ~ 18 à 15 ~ 56 mm
- Max.  DB pull kN : de 17,6 (1800) à 34,3 (3500) KN (kgf)
- Max. Force de serrage : de 37,9 (3870) à 71,5 (7300) kN  (kgf)
- Max. -  Vitesse min -1 : de 4000 à 8000 rpm
- I kg.m² : de 0,040 à 0,108
- Poids : de 4.3 à 17.8 Kg
- Correspondance Stell Collet : de 161E à 161E
- Cylindrique correspondante : de TK-533 à TK-1287
- Max. Pression Mpa : de 1,6 (16) à 2,6 (26) (kgf / cm²)


D’autres mandrin porte pince sont également disponibles :

- 3 mors
- pince poussée à centrage cylindrique
- pince poussée à centrage conique
- pince tirée vulcanisée
- expansible pince vulcanisée
- expansible pince acier
- rotatif hydraulique
- statique pneumatique

Les professionnels ont aussi consulté ces produits :

Demande de DEVIS pour Mandrin porte pince rotatif pneumatique

  • le 17/08/2022
    Bonjour,



    je suis à la recherche d'informations supplémentaires concernant votre produit \"mandrin porte pince rotatif pneumatique\".



    Dans un premier temps je recherche ce genre de produit, qui serait capable de maintenir un arbre d'un diamètre de 4mm, est-ce-que ce produit correspond à mes attentes.

    Deuxième temps, vous dites pince rotatif, confirmez-vous bien que c'est juste l'élément qui maintien (l'arbre) qui tourne ? Et non tous l'ensemble ?

    Troisième temps, pouvez-vous me donner plus d'informations sur les pinces. Notamment quelles types de pinces sont à installer, vos produits, les prix...

    Enfin pouvez-vous me faire parvenir peut-être la documentation technique et un devis de cette article.



    En vous souhaitant une agréable journée,



    Merci par avance,



    HENRY.H
  • HANA le 09/06/2022
  • le 31/05/2022
    Bonjour, s'il vous plaît, quel est le prix de ce mandrin? est-ce que qu'on peut le monter verticalement? Est-ce qu'il est possible de monter une pince W25 sur ce mandrin? Merci d'avance pour les réponses
  • le 03/12/2021
    Besoin de ce mandrin pour montage sur un tour St Y20 Haas fin 2019

    Et le prix des pinces unitaire
  • le 03/11/2020
    Je souhaite avoir un mandrin hydraulique pour une machine presse hydraulique. Le mandrin stationnaire serait plus adapté car je n'ai aucune contrainte de mouvement.

    La force de serrage doit être suffisant pour maintenir une tige (arbre) soumis à 3 tonnes de pression axiale.
  • JEAN le 10/09/2019
    besoin immédiat de ce Mandrin porte pince rotatif pneumatique technique,fonctionnement et dimension la plus petite.cdt
  • luc le 21/01/2019
    serrage de pièces pour opération de tournage
