Podium modulable

Structure en acier galvanisé - Pieds réglable en hauteur de 670 à 1200 mm

Code fiche produit :4143922
21 modèles à partir de :
7206.62€ HT
Choisir un modèle
  • Port : 0.00 € TTC
  • Livraison :1 à 2 semaines
  • Garantie : 1 an
Besoin d'un devis ?
Contactez-nous

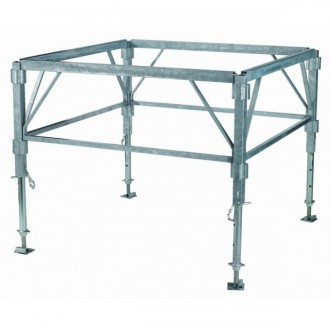

  • Structure en acier galvanisé
  • Pieds réglable en hauteur de 670 à 1200 mm
  • 4 anneaux carrés soudés

1 question
Poser une question
Documentation
Imprimer

21 modèles à partir de :
7206.62€ HT
Ajoutez au panier
OU
  • Livraison : 1 à 2 semaines
  • Garantie : 1 an
  • Commande minimum : 1
Equipement de spectacle


Description

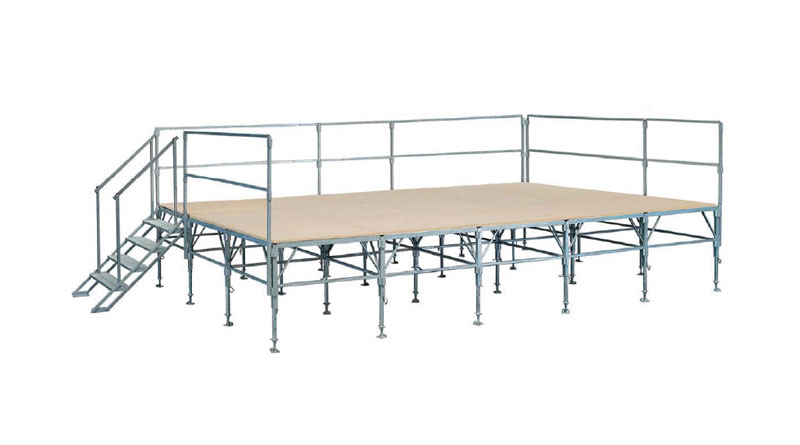

Ce podium modulable est idéal pour l'organisation de vos spectacles et vos représentations à l'extérieur.

Son piètement en tube carré, par système coulissant à clavette, et équipé de 4 anneaux soudés permet de le régler en hauteur de 670 mm à 1200 mm.


  • Caractéristiques techniques :

- Agréé par l’APAVE,
- Conforme à la norme NFP 06 001 (résistance 750 kg/m²) et à l’article AM 17 (classement au feu M3) de la réglementation des ERP (établissements recevant du public)
- Structure en acier galvanisé à chaud

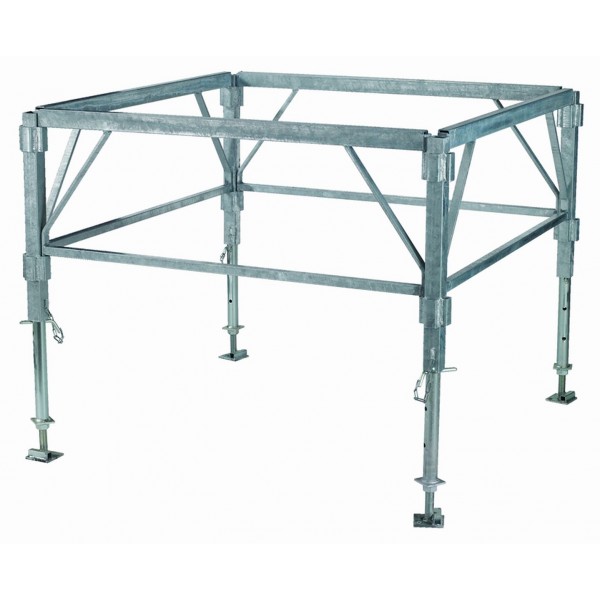

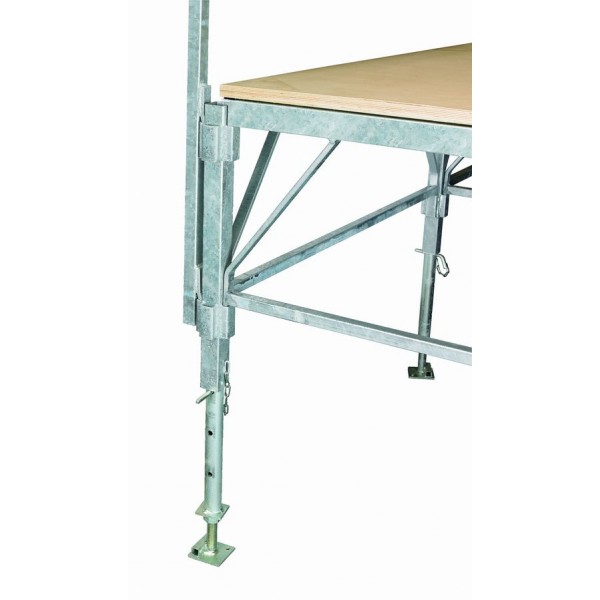

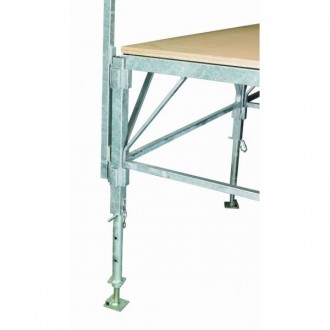

- Piètement en tube carré réglable en hauteur de 670 à 1200 mm par système coulissant à clavette (réglage millimétrique), équipé de 4 anneaux carrés soudés (piètement multidirectionnel)
- Entretoises en tubes carré et rectangulaire pour le support de plancher, équipés d’ergots qui viennent s’imbriquer dans les anneaux des pieds réglables ; une fois le maillage métallique effectué, les planchers peuvent être posés (des tasseaux vissés sous le panneau permettent de bloquer le plancher)
- Garde-corps de sécurité galvanisé à chaud, situé sur les 3 côtés de la scène (sauf devant la scène), escalier d’accès larg. 101 cm (intérieur) avec garde-corps de sécurité compris
- Plancher multiplis extérieur 17 plis, dimensions 122 x 122 cm, épaisseur 24 mm
- Poteau double longueur 1500 mm
- Marche d’escalier largeur 101 cm (côté intérieur), profondeur 31 cm
- Poids :
     - escalier : 64 kg
     - pied réglable : 6 kg
     - entretoise : 8 kg
     - lisse 122 cm : 3 kg
     - poteau double : 4 kg
- Autres dimensions, autres finitions de plancher, nous consulter

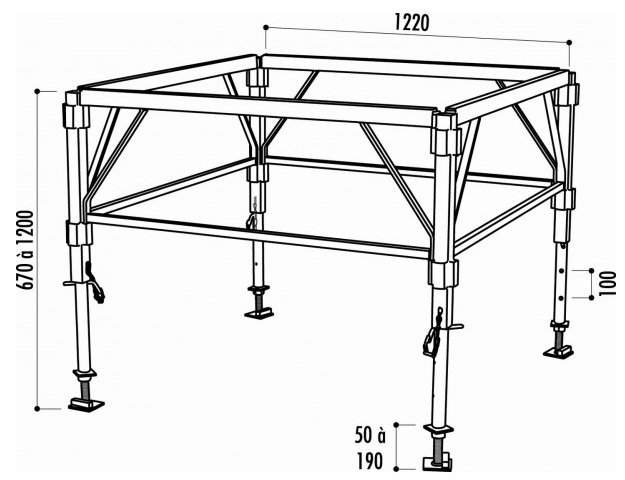

  • Schémas :















  • Options :
Garde-corps barreaudé :
- Dimensions : long. 122 x haut. 100 cm,
- Espacement barreaux larg. 11 cm


Chariot de transport pour structure podium (60 entretoises + 30 pieds)
- Dimensions : 130 x 130 x haut. 180 cm
- Dimensions intérieur caisse : 110 x 110 cm
- 2 roues avec frein, 2 roues sans frein



Chariot de transport pour plateaux :
- Capacité : 20 à 25 plateaux
- Dimensions extérieures : 130 x 130 cm
- Dimensions intérieures : 120 x 120 cm
- Tube 5 x 5 cm
- 2 roues avec freins, 2 roues sans freins




Documentation complémentaire



Ajoutez au panier ou
Info réf.produit Panier
Réference : 824404459
Libellé :
Podium modulable
Dimensions (cm) :
366 x 244
Prix : 7206.62 €
Quantité
Réference : 83683242
Libellé :
Podium modulable
Dimensions (cm) :
366 x 366
Prix : 9903.15 €
Quantité
Réference : 159747006
Libellé :
Podium modulable
Dimensions (cm) :
488 x 244
Prix : 8879.00 €
Quantité
Réference : 340595673
Libellé :
Podium modulable
Dimensions (cm) :
488 x 366
Prix : 11992.07 €
Quantité
Réference : 731377337
Libellé :
Podium modulable
Dimensions (cm) :
488 x 488
Prix : 15105.45 €
Quantité
Réference : 278408582
Libellé :
Podium modulable
Dimensions (cm) :
610 x 366
Prix : 14312.07 €
Quantité
Réference : 870330429
Libellé :
Podium modulable
Dimensions (cm) :
610 x 610
Prix : 21833.45 €
Quantité
Réference : 435124277
Libellé :
Podium modulable
Dimensions (cm) :
732 x 366
Prix : 16651.56 €
Quantité
Réference : 777044770
Libellé :
Podium modulable
Dimensions (cm) :
732 x 488
Prix : 21040.73 €
Quantité
Réference : 776084645
Libellé :
Podium modulable
Dimensions (cm) :
732 x 610
Prix : 25449.64 €
Quantité
Réference : 171527031
Libellé :
Podium modulable
Dimensions (cm) :
732 x 732
Prix : 29857.45 €
Quantité
Réference : 675389359
Libellé :
Podium modulable
Dimensions (cm) :
854 x 488
Prix : 24008.55 €
Quantité
Réference : 709813979
Libellé :
Podium modulable
Dimensions (cm) :
854 x 610
Prix : 29064.73 €
Quantité
Réference : 717660033
Libellé :
Podium modulable
Dimensions (cm) :
854 x 732
Prix : 34120.73 €
Quantité
Réference : 311391701
Libellé :
Podium modulable
Dimensions (cm) :
854 x 854
Prix : 39177.09 €
Quantité
Réference : 528642892
Libellé :
Podium modulable
Dimensions (cm) :
976 x 488
Prix : 26976.55 €
Quantité
Réference : 515257525
Libellé :
Podium modulable
Dimensions (cm) :
976 x 610
Prix : 32741.82 €
Quantité
Réference : 267053927
Libellé :
Podium modulable
Dimensions (cm) :
976 x 732
Prix : 38384.18 €
Quantité
Réference : 897935758
Libellé :
Podium modulable
Dimensions (cm) :
976 x 854
Prix : 44087.64 €
Quantité
Réference : 506094071
Libellé :
Podium modulable
Dimensions (cm) :
976 x 976
Prix : 49791.64 €
Quantité
Réference : 341708574
Libellé :
Podium modulable
Dimensions (cm) :
1220 x 854
Prix : 53909.82 €
Quantité
