Dimensions mi course (Lxlxh) mm : 418x 346 x 390.75
Code fiche produit :7499694

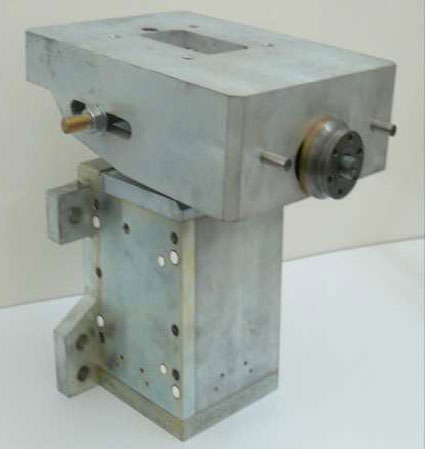

Ce vérin d'alignement est d’une capacité de charge allant jusqu’à 110kN (suivant l’axe Z), il est doté d’un système anti-rotation de la tige, garantissant ainsi une facilité de mise en œuvre.
...
Ce vérin d'alignement est d’une capacité de charge allant jusqu’à 110kN (suivant l’axe Z), il est doté d’un système anti-rotation de la tige, garantissant ainsi une facilité de mise en œuvre.
Caractéristiques :
- Course verticale maxi : 50 mm
- Résolution de construction : 5μm
- Déplacement suivant X ± 15 mm
- Déplacement suivant Z +40 mm, -45mm
- Inclinaison plateau ±2° max
- Résolution vernier Y (visualisation course) : 5mm
- Conditions de fonctionnement : Décollement du plateau possible si FR> 6 x FY
- Masse actionneur : 109 Kg
- Capacité de Charge :
Verticale(Y): 30kN
Radiale (X): 100% de la charge verticale
Radiale (Z): 380% de la charge verticale
- Accidentelle : 110% charge nominale
- Protection : Traitement des faces extérieures.
- Température optimale d’utilisation : 20 à 22°C
- Dimensions mi course (Lxlxh): 418x 346 x 390.75 mm
- Facteur de service : Suivant utilisation : nous consulter
Pour plus d’informations, veuillez consulter la fiche technique ci-dessous.
