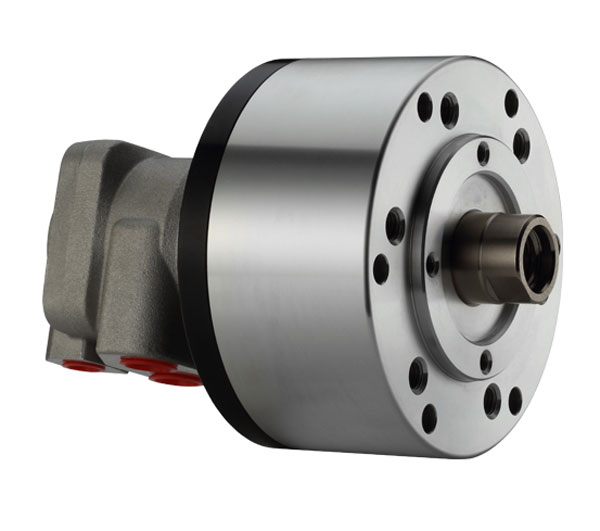

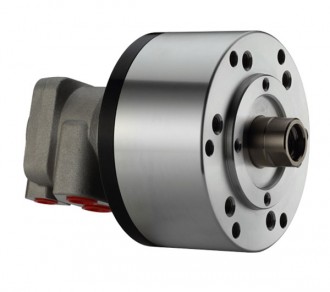

Ce cylindre rotatif hydraulique convient pour actionner un mandrin dans un tour d’usinage à une vitesse jusqu’à 6000 rpm.
De par sa formecourte et sa légèreté, c’est un pot de serrage sans passage qui assure un serrageoptimal.
Caractéristiques :
- Peut être vissé à partir de l'extrémité arrière du cylindre lors du montage.
- Le port de vidange doit être relié de manière indépendante au réservoir d'huile pour éviter toute contre-pression.
Données techniques :
- Eff. Zone de piston étaler : de 44.2 à 469.1 cm²
- Eff. Zone de piston retract : de 71.5 à 436 cm²
- Course de piston Ø : de 15 à 60 Mm
- Max. Vitesse min -1 : 2000, 5500, 6000 rpm
- Max. Pression : 4.0 (40) ou 5.0 (50) kgf / cm²
- I kg.m² Moment d'inertie : de 0.01 à 0.40
- Poids : de 2.8 à 45.2 Kg
