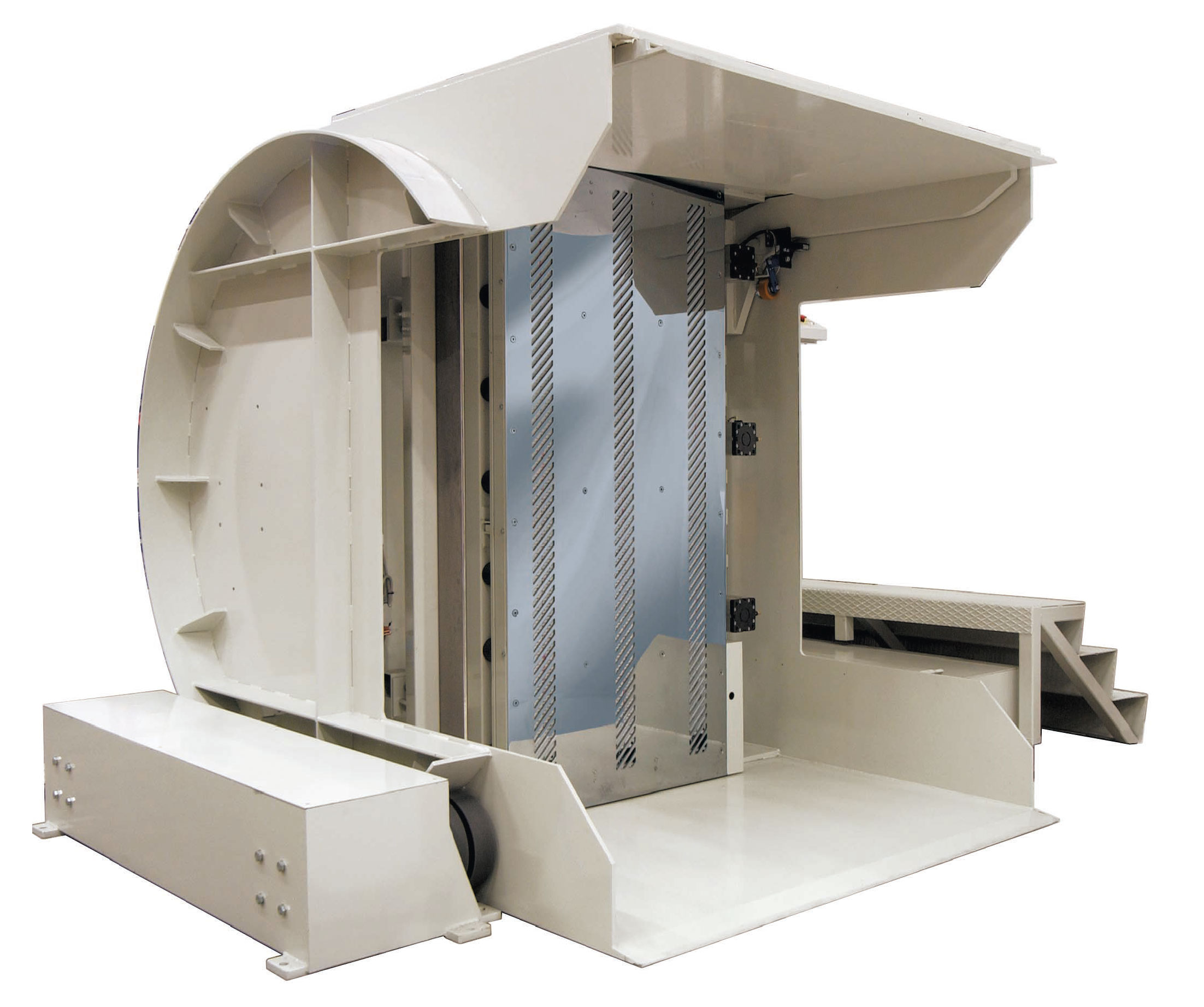

Retourneur pile vibration

Le retourneur pile avec vibration est doté d'un système de soufflerie.

Il aère, taque et retourne les piles de papier ou de carton.

Le retourneur pile avec vibration a également été conçu afin qu'il ne soit pas nécessaire de disposer d'une fosse. Ses plates-formes de chargement peuvent, en effet, atteindre le sol, permettant ainsi à l'opérateur d'effectuer le chargement à l'aide d'un transpalette..

Après une rotation de 90°, les feuilles se trouvent en position verticale contre les buses de la soufflerie. L’ensemble s'incline alors de 8° amenant les feulles en appui sur un repère orthogonal.

Durant le cycle, l'opérateur a la possibilité de contrôler la pile de papier et, le cas échéant, de retirer manuellement les feuilles défectueuses.

L'utilisation de la soufflerie permet d'ôter les impuretés, le surplus de poudre et d’aérer les feuilles; en outre, un systéme de vibration permet d'assurer un taquage parfait des piles.

Du pupitre de commande, l'opérateur commande les cycles de la soufflerie d'air et la fréquence de vibration en fonction du type de papier.

Résultat : une pile de papier parfaitement alignée, prête pour l'impression.

Même après l’installation,le retourneur de pile peut recevoir un système d'introduction automatique de palette et de centrage du papier, pour optimiser le processus de retournement.

Caractéristiques techniques :

- Format minimum du papier (mm) : 640 x 880
- Ouverture maximum des plates-formes (mm) :2050
- Ouverture minimum des plates-formes (mm) : 750
- Moto-réducteur : SEW
- N.2 Moteur à traction par rotation avec Inverter (Kw cad) : 1.1
- N.2 Moteur à vibration avec Inverter (Kw cad) : 0.55
- Moteur soulèvement de plate-forme avec Inverter (Kw) : 1.1
- Moteur à bec avec Inverter :(Kw) : 0.18
- Turbines Siemens avec Inverter (Kw) : 9
- Turbines Siemens avec Inverter (Kw) : 5.5
- Puissance totale (Kw) : 20.5
- Rotation : Roues recouvertes de caoutchouc
- Temps de rotation (Sec) : 60''
- Poids total de la machine (Kg) : 5000
- Dimensions avec barrières L x l x h (mm) : 4060 x 5300 x 2500
- Son émis (Db) : < 85
