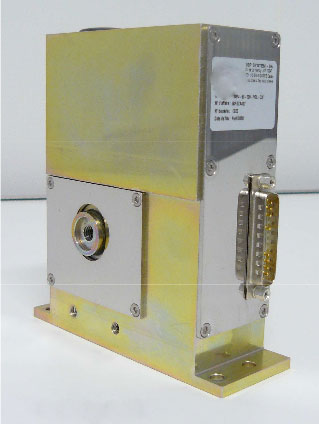

La table de micro-positionnement est conçue pour translater avec grande précision un équipement, une pièce ou un échantillon et elle peut aussi assurer des mouvements de très grande précision et supporte des charges jusqu’à 200 N.
Caractéristiques techniques :
Entraînement :
Moteur pas à pas Hybride, bipolaire 400 pas /tour
- Tension d’alimentation : 24V
- Courant : 0.4 A/phase
- Résistance : 16.5 Ω /phase
- Inductance 3.5 mH/phase
- Course utile : 4 mm
- Résolution de construction : 50nm / pas moteur
- Incrément minimum de commande : 3 pas moteurs
- Erreur RMS ≤ 75nm
+ 5% de la course
- Hystérésis : ≤ ± 9μm
- Masse : 1.7 kg
- Température optimale d’utilisation : 20 à 22 °C
Options :
- Conditionnement pour utilisation en classe de propreté ISO6
- Dispositif de polarisation des efforts permettant de supporter les charges axiales de ± 50 N
Pour plus d’informations, veuillez consulter la fiche technique ci dessous
