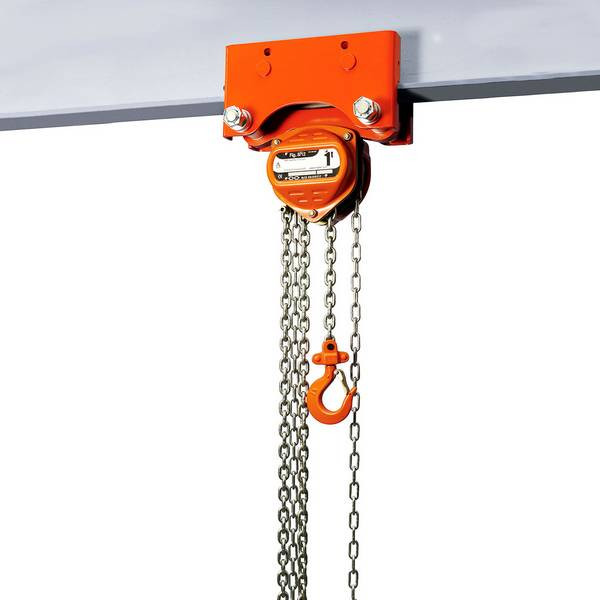

Ces palans industriels sont conçus pour le levage de charge.
Le mouvement de direction se fait par poussée sur la charge.
Ils sont entièrement en acier.
-
Caractéristiques générales :
- Compacts et robustes
- Demande un faible effort sur la chaîne de manœuvre
- Chaîne est électro zinguée
- Haute résistance
- Chariot est monté sur des galets avec roulement à billes sans entretien
Préconisations importantes :
- Former le personnel à l’utilisation
- Lire la notice avant utilisation
- Respecter les consignes indiquées dans la notice
-
Caractéristiques techniques :
Modèle 1 :
- Capacité :500 kg
- Hauteur de levée : 3 m
- Hauteur de manœuvre : 2 m
- Brins de chaîne 1
- Résistance au roulement : 15,5 daN
- Levage par déroulement de 30 m de chaîne de manœuvre : 930 mm
- Effort à la chaîne de manœuvre pour levage : 26 daN
- Effort à la chaîne de manœuvre pour translation : 6,5 daN
- Poids pour levée de 3 m Environ : 19,2 kg
- Poids par mètre de levée supplémentaire
: 2,8 kg
Modèle 2 :
- Capacité : 500 kg
- Hauteur de levée : 5 m
- Hauteur de manœuvre : 4 m
- Brins de chaîne 1
- Résistance au roulement : 15,5 daN
- Levage par déroulement de 30 m de chaîne de manœuvre : 930 mm
- Effort à la chaîne de manœuvre pour levage : 26 daN
- Effort à la chaîne de manœuvre pour translation : 6,5 daN
- Poids pour levée de 3 m Environ : 19,2 kg
- Poids par mètre de levée supplémentaire
: 2,8 kg
Modèle 3 :
- Capacité : 1,5 t (1 500 kg)
- Hauteur de levée : 3 m
- Hauteur de manœuvre palan : 2 m
- Hauteur de manœuvre chariot : 2 m
- Brins de chaîne 1
- Résistance au roulement : 30 daN
- Levage par déroulement de 30 m de chaîne de manœuvre : 520 mm
- Effort à la chaîne de manœuvre pour levage : 38 daN
- Effort à la chaîne de manœuvre pour translation : 11 daN
- Poids pour levée de 3 m Environ : 47 kg
- Poids par mètre de levée supplémentaire : 3,6 kg
