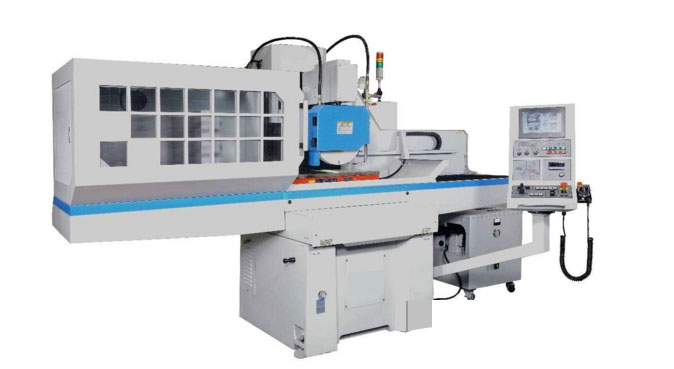

Rectifieuse à meule

Optez pour notre rectifieuse à meule, une machine à outil, très utile pour les travaux de rectification des pièces de tôle, afin de réduire sa rugosité et son épaisseur après les différentes opérations d’usinage (fraisage, perçage...).

Manuelle ou automatique, fabriquée en Bati fonte, cette machine industrielle est d’une fiabilité et précision remarquables, lui permettant de garantir des rectifications de très haute qualité.


Caractéristiques :

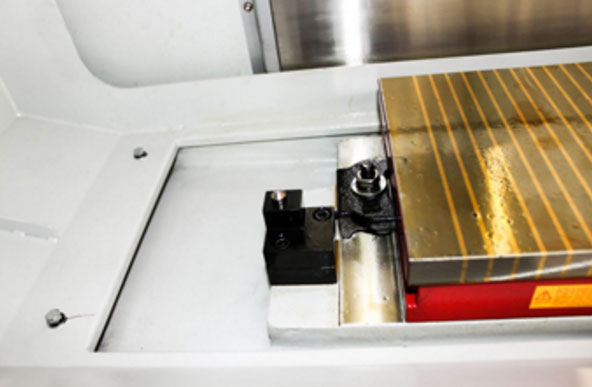

- Surface de la table de rectification : 250 x 500 mm
- MAX. Surfaçage : 250 x 500 mm
- Centre Distance de la broche jusqu'à table : 500 mm
- Total Max. Table de sécurité charge : 250 kg
- Table guidage :V & Flat way (chemin plat)
- Dimension de la roue : 180 x 13 x 31.75 mm
- Moteur de broche :2 HP
- Machine de poids net :2000 kg
- Emballage poids brut : 2380 kg
- Dimensions de la machine ( A x B x C) : 2680 x 2350 x 2000 mm

- Transversal & Vertical est entraîné par moteur à courant alternatif d'asservissement.
- LCD panneau de l'écran tactile ( interface HMI ) et le contrôleur PLC.

Avantages :

- Structure optimisée - Les principales parties de la rectifieuse sont fabriqués à partir de haute qualité en fonte combinée à une conception structurelle exceptionnelle par Finite Element Analysis (FEA). pièces majeures sont dégagés des contraintes pour assurer la rigidité maximale, la stabilité et la précision d'usinage.
- Turcite-B sur Glissieres - Les glissieres des axes X et Z sont revêtues de Turcite-B pour un mouvement stable et une précision à long terme.
- Design de broche de precision - La broche tourne avec une haute précision avec des roulements à contact oblique P4 , assurant la précision de l'exécution dans 2 µm. La broche de type cartouche est complètement scellé et lubrifié à vie pour un travail long, fournissant une  haute précision de rectification et une longue durée de vie.
- Axe X entraîné par hydraulique avec differentes vitesses varaiables - permettant un réglage de la vitesse d'alimentation en fonction du type de la pièce pour un meilleur fonctionnement.
- Axes Y & Z  entraînés par servomoteur AC + manivelle electronique - Fournir une grande précision et d'exploitation pratique.
- Carter fermé ou semi fermé (côté droit ouvert) - Plus de sécurité et moins de nettoyage.

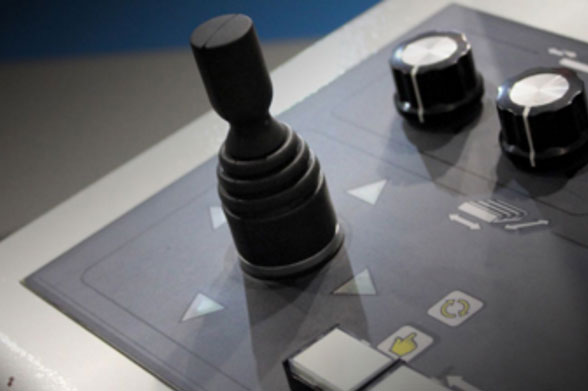

- Réglage de la course pour les axes X et Z - Réglage au pupitre par joystick, plus pratique.
- Variateur de vitesse de Broche  - réglage de la vitesse de rotation variable pour différents matériaux.
- Diamantage Auto et compensation d'usure de meule sur la table)  pour augmenter l'efficacité de traitement.
- Mode Rectification: Surface, Croisillon, Plongée, et Pas (même pas et même profondeur).
affichage 11. Position (pour Y & Z axes).

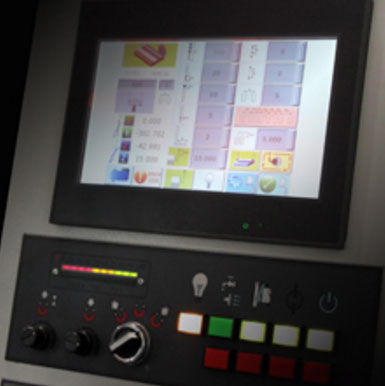

- Panneau de l'écran tactile 10" à cristaux liquides (automate PLC) et interface graphique HMI. Utilisation plus facile, convivial et efficacité.
- [Option] système d'équilibrage automatique - Fournir une précision de rectification supérieure et finition.
- [Option] Diamantage parallele sur broche NC Auto et dispositif de compensation (sur la tête de la broche) fonction pour augmenter une plus grande efficacité de traitement et de gagner du temps en rectification.



N’hésitez pas à nous contacter pour plus d’informations.
