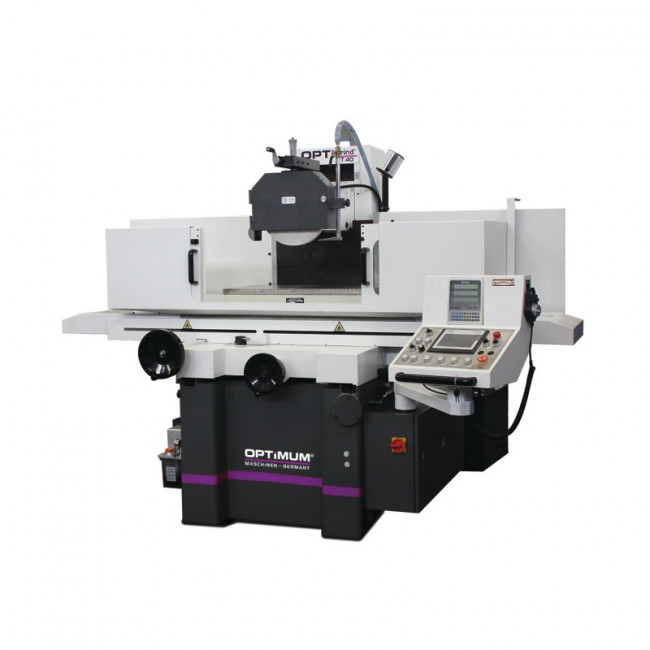

Rectifieuse avec table grandes dimensions

Dimensions de la meule : 350 x 40 x 127 mm

Code fiche produit :22411464


  • Dimensions plateau magnétique : 400 x 800 mm
  • Vitesse d'avance de la table : 5 à 25 m/min
  • Poids max admissible : 500 kg
  • Vitesse de broche : 1450 T/min

Imprimer

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Techniques


Description

 La rectifieuse avec table grandes dimensions permet de corriger des surfaces planes.

C'est une rectifieuse plane de haute qualité avec :
- Visualisation digitale DPA 31
- Avance longitudinale hydraulique et verticale par servomoteur à commande numérique

Elle dispose d'un écran tactile pour la saisie des données de travail et l’affichage des informations.

  • Caractéristiques générales :

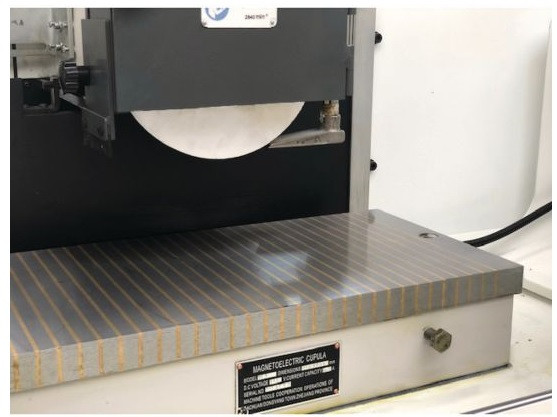

- Plaque de bridage électromagnétique pour la fixation de la pièce avec fonction de démagnétisation automatique

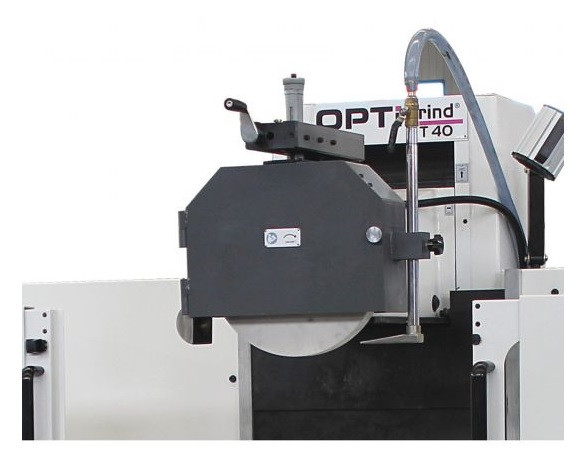

- Broche de rectification avec roulements à rouleaux coniques de précision de haute qualité
- Glissières de table trempées et rectifiées, revêtues de Turcite-B pour une résistance élevée à l’usure, permettant des déplacements très précis, uniformes et sans frottements
- Avance longitudinale hydraulique et réglable en continu
- Avance verticale par servomoteur à commande numérique

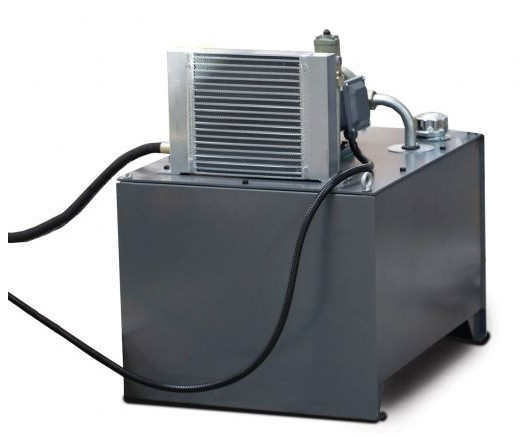

- Dispositif de refroidissement avec réservoir externe, avec échangeur de chaleur pour une température constante de l’huile, évite les vibrations et les contraintes thermiques
- Conduites hydrauliques selon DIN EN 853
- Capacité du réservoir de liquide de refroidissement 100 litres
- Dispositif intégré de rodage de la meule

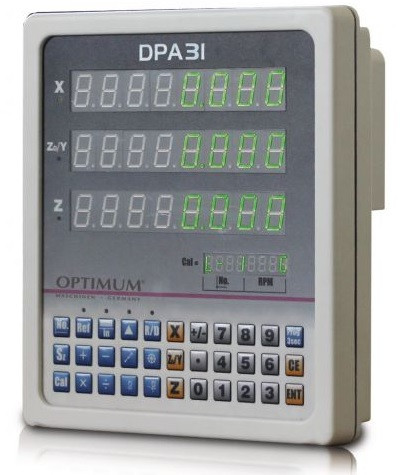

- Afficheur digital DPA 31 avec indicateur de position numérique
- Socle de machine en fonte stable et résistant à la torsion pour une rigidité et une stabilité maximales
- Guidage des mouvements transversaux et verticaux de la meule sans jeu
- Vis à billes de précision
- Toutes les glissières sont finement grattées et garantissent ainsi la plus grande précision de tous les mouvements
- Le panneau de commande pivotant facilite considérablement le travail
- Table de rectification avec protection contre les éclaboussures, entièrement cartérisée
- Système électrique de sécurité 24 V en continu
- Volants débrayables de grandes dimensions dans les trois axes
- Précision de rectification : 0,005 mm
- Meule de corindon grain 46 pour tous les aciers courants
- Electronique avec double circuit de sécurité
- Système de lubrification central manuel
- Filtre EMV
- Des économies d‘énergie considérables grâce- au moteur IE3
- Machines livrées sans huile, pensez à commander vos huiles

  • Caractéristiques techniques :
- Dimensions plateau magnétique : 400 x 800 mm
- Distance maxi entre l'axe de broche et la table : 580 mm
- Vitesse d'avance de la table : 5 à 25 m/min
- Poids max admissible : 500 kg
- Vitesse de broche : 1450 T/min
- Dimensions de la meule : 350 x 40 x 127 mm
- Alimentation : 400 V/50 Hz
- Puissance moteur de broche : 4 kW
- Puissance de la pompe hydraulique : 2.2 kW
- Course des axes X/Z : 830 mm / 420 mm
- Dimensions (L x l x h) : 2400 x 2630 x 1900 mm
- Poids net (brut) : 3400 kg (3800 kg)

  • Options :
- Meule Grain 46
- Lampe à LED
- Dispositif de refroidissement avec réservoir de liquide de refroidissement
- Affichage numérique de la position
- Fonction aimant permanent
- Plaque de serrage électromagnétique
- Fonction de démagnétisation
- Dispositif d’équilibrage
- Carter anti projections
- Patins niveleurs
- Clés de service
