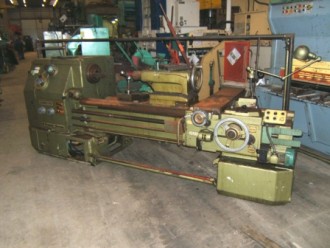

Tour à charioter et filter Cholet TP 249

Tour à charioter et filter

Cholet TP 249

type 550 2500 x 250
N° 12750 Année 1972
Hauteur de pointes 250 mm
Ø maxi admis sur le banc devant le plateau 550 mm
Ø maxi admis sur le banc 500 mm
Ø maxi admis sur coulisse transversale 312 mm
Ø maxi admis dans le semi-rompu 600 mm
Ø maxi admis dans le rompu 710 mm
Distance entre pointes 2 500 mm

POUPEE :
Nez de broche A1 6’’
Alésage de broche 52 mm
18 vitesses de broche - gamme normale 32 à 1600 Tr/mn
18 vitesses de broche – gamme lente 16 à 800 Tr/mn
Puissance moteur monovitesse (50 périodes) 10 Cv
Cône dans la broche 60
CHARIOTS :
Course du chariot porte-outil 156 mm
Pas de vis du chariot porte-outil 2.5 mm
Section des outils 25 x 25 mm
CONTRE POINTE
Diamètre du fourreau 82 mm
Course maxi du fourreau 120 mm
Cône morse de la pointe CM 5
BOITE D’AVANCES ET DE FILETAGES
28 avances longitudinales de 0.05 à 0.7 mm/T
28 avances transversales de 0.033 à 0.45 mm/ T
28 pas métriques 0.5 à 7 mm
28 pas Whitworth de 56 à 4 f/’’
Pas de la vis mère 6 mm
Poids approximatif 3050 kg
