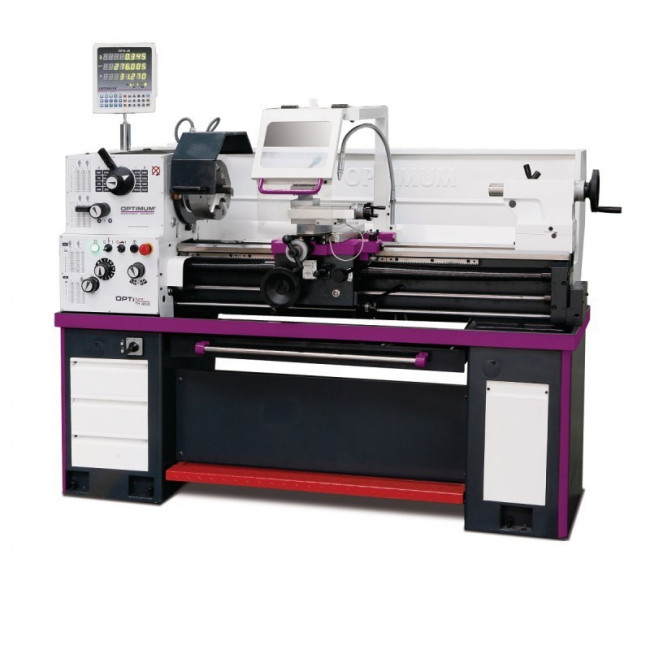

La tour à métaux avec affichage digital de vitesse est entièrement équipée avec boîte de vitesse et boîte d’avances mécaniques.
Elle est équipée d’un système de visualisation DPA 21 et d'un variateur de vitesse SIEMENS.
Elle est destinée au domaine industriel.
-
Caractéristiques générales :
- Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
- Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.5 (Camlock D1 - 5)
- Précision de concentricité du nez de broche < 0.015 mm
- Boîte d’avance souple, pignons trempés et lubrifiés par bain d’huile
- Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d’huile
- Décalage latéral de la poupée mobile pour le tournage conique long
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère, arrêt d’urgence “coup de poing”
- Volants débrayables de sécurité sur les axes X et Z
- Boîte mécanique 8 vitesses, moteur bi-vitesses soit 16 vitesses
- Protection électrique du moteur (modèles TH 4010 et TH 4010D)

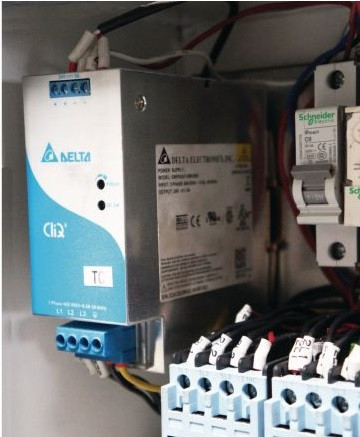

- Transformateur basse tension 24 volts
- Sélectionneur principal verrouillable
- Tiroir à copeaux monté sur glissières
- Lampe de travail LED
- Socle de machine avec tiroirs et armoire de rangement à droite et à gauche
- Système d’arrosage de série
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
-
Caractéristiques techniques :
Modèle 1 :
- Puissance moteur : 1.5 kW / 400V / 3 Ph ~ 50 Hz
- Hauteur de pointes : 205 mm
- Entrepointes : 1000 mm
- Capacité de la tourelle : max. 16 mm
- Diamètre max. sous le banc rompu : 540 mm
- Longueur du banc rompu : 165 mm
- Largeur de banc : 206 mm
- Vitesse de broche : 45 - 1800 T/min
- Plage de vitesses : 16
- Cône Morse de broche : CM6
- Attachement de broche : Camlock DIN ISO 702-2 Nr 5
- Diamètre du fourreau : Ø 45 mm
- Alésage de broche : Ø 52 mm
- Cône Morse de poupée mobile : CM 3
- Course du fourreau de poupée mobile 130 mm
- Avances longitudinales : 0.043 - 0.653 mm/T. 48 avances
- Avances transversales : 0.015 - 0.206 mm/T. 48 avances
- Filetage métrique : 0,4 - 7 mm/T. 42 pas
- Filets au pouce : 70 à 4 TPI. 42 pas
- Dimensions (L x l x h) : 1555 x 845 x 1222 mm
- Poids net (brut) : 775 kg (880 kg)
Modèle 2 :
- Puissance moteur : 400 V / 3 Ph - 4.0 kW
- Hauteur de pointes : 205 mm
- Entrepointes : 1000 mm
- Capacité de la tourelle : max. 16 mm
- Diamètre max. sous le banc rompu : 540 mm
- Longueur du banc rompu : 165 mm
- Largeur de banc : 206 mm
- Vitesse de broche : 30 - 3000 T/min
- Plage de vitesses : 2
- Cône Morse de broche : CM6
- Attachement de broche : Camlock DIN ISO 702-2 Nr 5
- Diamètre du fourreau : Ø 45 mm
- Alésage de broche : Ø 52 mm
- Cône Morse de poupée mobile : CM 3
- Course du fourreau de poupée mobile 130 mm
- Avances longitudinales : 0.043 - 0.653 mm/T. 48 avances
- Avances transversales : 0.015 - 0.206 mm/T. 48 avances
- Filetage métrique : 0,4 - 7 mm/T. 42 pas
- Filets au pouce : 70 à 4 TPI. 42 pas
- Dimensions (L x l x h) : 1555 x 845 x 1222 mm
- Poids net (brut) : 780 kg (885 kg)
Afficheur digital DPA 21 :
- Clavier convivial étanche aux projections et équipé d‘un écran antireflet
- Réduction considérable des temps d’usinage
- Haute précision de travail
- Clavier simple lecture rapide
- Règles en verre équipant les 3 axes
- Réduction du taux d’erreurs
- Axes X, Y/ZO, Z avec lecture 8 chiffres LED par axe
- Mandrin 3 mors Camlock Ø 200 mm
- Lunette fixe Ø 10 à 100 mm
- Lunette à suivre Ø 10 à 80 mm
- Lampe de travail LED
- Douille de réduction CM 6 / CM 3
- 2 pointes fixes CM 3
- Tourelle 4 positions
- Kit de pignons d’avance
- Clés de service
