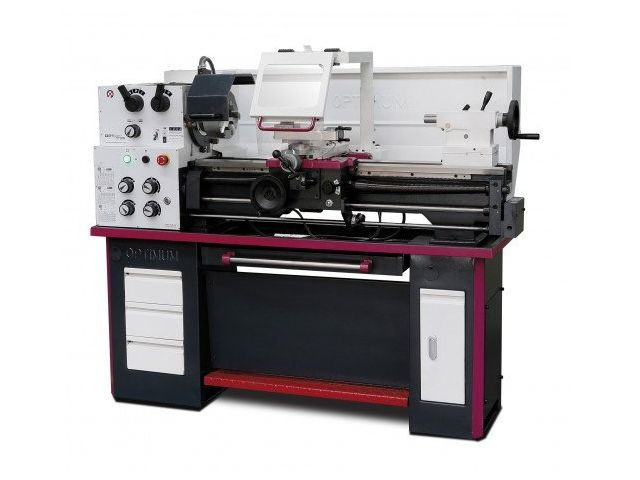

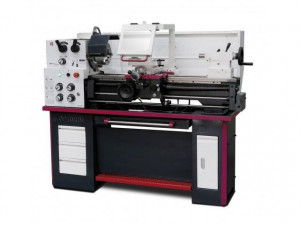

Le tour à métaux à 16 vitesses assure les procédés de tournage plan, tournage longitudinal et conique, filetage, pour l'usinage de l'acier, de laiton, de l'aluminium, etc.
Il est destiné aux ateliers de maintenance mécanique.
Il dispose d'une boîte d’avance souple, pignons trempés et lubrifiés par bain d’huile.
-
Caractéristiques générales :
- Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
- Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.4 (Camlock D1 - 4)
- Précision de concentricité du nez de broche < 0.015 mm

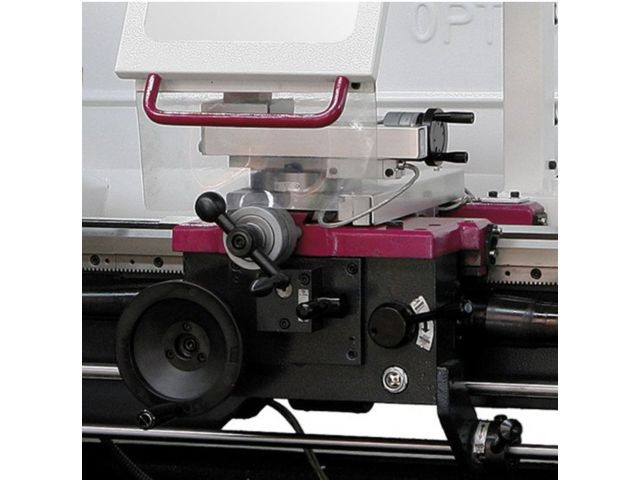

- Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d’huile
- Décalage latéral de la poupée mobile pour le tournage conique long

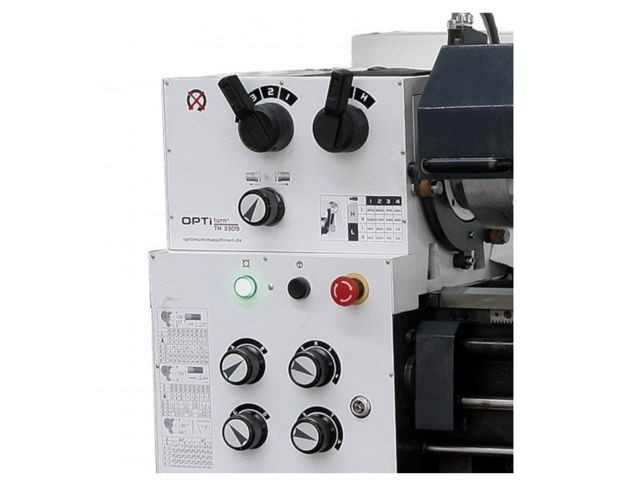

- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère, arrêt d’urgence “coup de poing”, frein d'urgence au pied
- Volants débrayables de sécurité sur les axes X et Z
- Protection électrique du moteur
- Transformateur basse tension 24 volts
- Sélectionneur principal verrouillable
- Tiroir à copeaux monté sur glissières
- Lampe de travail LED
- Socle de série
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
-
Caractéristiques techniques :
- Diamètre usinable max. : 330 mm
- Longueur du banc rompu : 196 mm
- Vitesse de broche : 70 - 2000 T/min
- Nombre de vitesses : 16
- Cône Morse de broche : CM5
- Attachement de broche : IN ISO 702.2 Nr4
- Alésage de broche Diamètre : 38 mm
- Course du chariot supérieur : 98 mm
- Course du chariot transversal : 164 mm
- Cône Morse de poupée mobile : CM3
- Course du fourreau de poupée mobile : 110 mm
- Avances longitudinales : 0.052 à 1.392 mm/T. 32 avances
- Avances transversales : 0.014 à 0.380 mm/T. 32 avances
- Filetage métrique : 0.4 à 7 mm/T. 26 pas
- Filets au pouce : 56 à 4TPI. 34 pas
- Dimensions (L x l x h) : 1685 x 745 x 1320 mm
- Poids net (brut) : 430 kg (480 kg)
- Mandrin 3 mors Camlock Ø 160 mm
- Lunette fixe Ø 6 à 50 mm
- Lunette à suivre Ø 8 à 30 mm
- Lampe de travail LED
- Douille de réduction CM 5 / CM 3
- 2 pointes fixes CM 3
- Tourelle 4 positions
- Kit de pignons d’avance
- Clés de service
