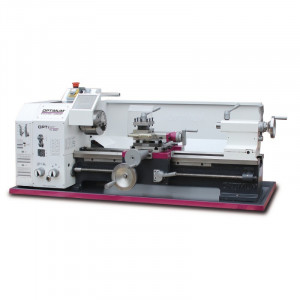

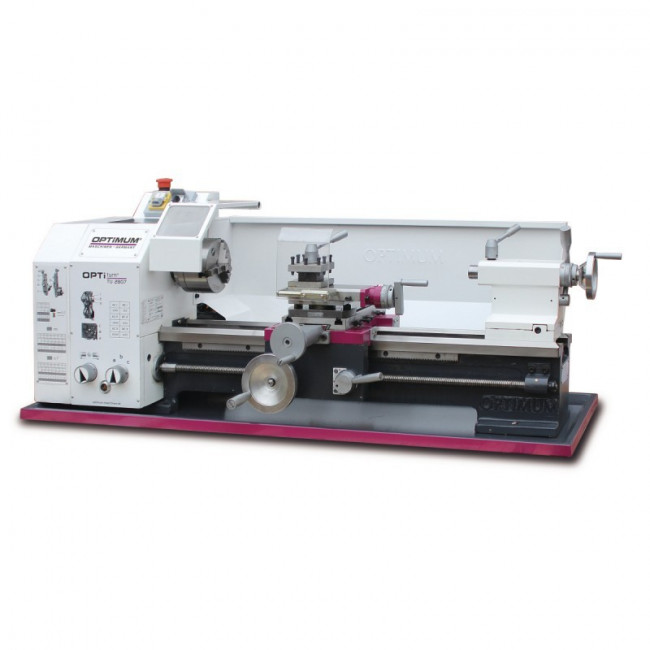

La tour à métaux avec banc en fonte permet d’usiner avec précision différents matériaux.
C'est un tour de précision équipé d’une boîte d’avances pour les utilisateurs exigeants.
Elle est destinée au domaine industriel.
-
Caractéristiques générales :
- Banc prismatique en fonte, trempé par induction et rectifié avec précision (HRC 42 - 52)
- Fabrication haute précision
- Précision de concentricité du nez de broche < 0.009 mm
- Précision de concentricité du mandrin < 0.04 mm
- Arrêt d’urgence “coup de poing” avec tension de sécurité
- Équipé de 3 chariots : longitudinal, transversal et supérieur
- Chariot transversal rainuré
- Équipé d’une vis mère montée sur paliers graissés pour les opérations de filetages et d’avance longitudinale automatique
- Volants des chariots gradués 0.04/0.01 mm avec remise à zéro
- Large gamme de filetages grâce aux pignons acier fournis de série
- Boîte d’avances très souple, pignons trempés et lubrifiés par bain d’huile
- Carter de protection de mandrin asservi électriquement
- Manette d’inversion en façade permettant le pas à gauche
- Changement de vitesses simple et rapide par courroies en V
- Verniers gradués
- Double roulement de broche qualité P5 avec rattrapage des jeux
- Inversion électrique du sens de rotation droite/gauche sur le panneau de commande en façade
- Motorisation haute performance sans entretien
- Tourelle 4 positions indexées avec carter de protection
- Alésage de broche 26 mm
- Rattrapage du jeu de broche
- Rattrapage de jeux sur tous les mouvements
- Certificat de contrôle
- Produit selon les normes DIN 8606 (normes outillage)
- Un excellent rapport qualité/prix
-
Caractéristiques techniques :
Modèle 1 :
- Puissance moteur : 850 W ~ 50 Hz
- Hauteur de pointes : 140 mm
- Entrepointes : 700 mm
- Diamètre usinable max. : 266 mm
- Largeur de banc : 180 mm
- Vitesse de broche : 150-2000 T/min
- Plage de vitesses : 6
- Cône Morse de broche : CM4
- Alésage de broche : Ø 26 mm
- Course du chariot supérieur : 60 mm
- Course du chariot transversal : 160 mm
- Cône Morse de poupée mobile : CM 2
- Course du fourreau de poupée mobile : 85 mm
- Avances longitudinales : 0.07 à 0.4 mm/T, 6 avances
- Filetage métrique : 0.2 à 3.5 mm/T, 18 pas
- Filets au pouce : 56 à 8 (TPI) 21 pas
- Dimensions (L x l x h) : 1370 x 640 x 535 mm
- Poids net (brut) : 180 kg (215 kg)
Modèle 2 :
- Puissance moteur : 850 W ~ 50 Hz
- Hauteur de pointes : 140 mm
- Entrepointes : 700 mm
- Diamètre usinable max. : 266 mm
- Largeur de banc : 180 mm
- Vitesse de broche : 150-2000 T/min
- Plage de vitesses : 6
- Cône Morse de broche : CM4
- Alésage de broche : Ø 26 mm
- Course du chariot supérieur : 60 mm
- Course du chariot transversal : 160 mm
- Cône Morse de poupée mobile : CM 2
- Course du fourreau de poupée mobile : 85 mm
- Avances longitudinales : 0.07 à 0.4 mm/T, 6 avances
- Filetage métrique : 0.2 à 3.5 mm/T, 18 pas
- Filets au pouce : 56 à 8 (TPI) 21 pas
- Dimensions (L x l x h) : 1370 x 640 x 535 mm
- Poids net (brut) : 180 kg (215 kg)
- Mandrin 3 mors Ø 125 mm (tout acier pour type Vario),
- Pointe fixe CM 2, pointe fixe CM 4,
- Carter arrière, bac à copeaux,
- Carter de protection de mandrin, tourelle 4 positions,
- Kit de pignons d’avances
- Clés de service et certificat de contrôle
