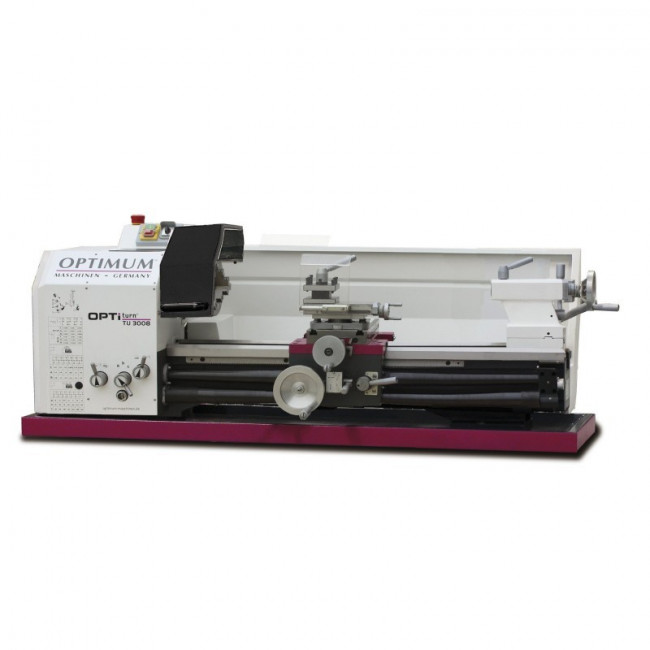

Cette tour à métaux à avances automatiques garantit des résultats d'usinage précis et durables.
Cette tour de précision est équipeé d’une vis mère montée sur paliers graissés pour les opérations de filetages et d’avance longitudinale automatique.
Ce modèle, avec avances automatiques longitudinales et transversales, est réputé de d'une fabrication haute précision, d'une motorisation haute performance sans entretien et d'une grande puissance.
-
Caractéristiques générales :
- Fabrication haute précision · Motorisation haute performance sans entretien, grande puissance
- Avances automatiques longitudinales et transversales
- Boîte mécanique d’avances 9 vitesses en transversales et 9 vitesses en longitudinales
- Barre de chariotage indépendante
- Équipé d’une vis mère montée sur paliers graissés pour les opérations de filetages et d’avance longitudinale automatique
- Protection de vis mère de série
- Équipé d'un mandrin tout acier haute précision
- Double roulement de broche qualité P5 avec rattrapage de jeu
- Alésage de broche 36 mm
- Mandrin Camlock D 1-4’ Ø 160 mm
- Précision de concentricité du nez de broche < 0.009 mm
- Précision de concentricité du mandrin < 0.04 mm
- Volant des chariots gradués 0.04/0.01 mm
- Tourelle 4 positions indexées avec carter de protection
- Banc prismatique en fonte, trempé par induction et rectifié avec précision (HRC 42 - 52)
- Inversion électrique du sens de rotation droite/gauche sur le panneau de commande

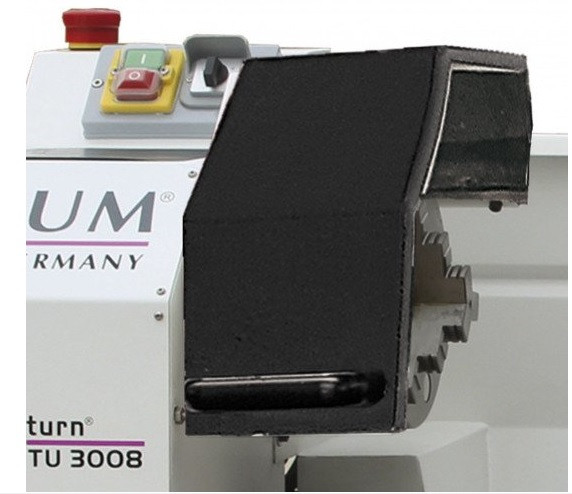

- Carter de protection de mandrin asservi électriquement
- Arrêt d’urgence “coup de poing” avec tension de sécurité
- Chariots rainurés pour accueillir le réglet du système de mesure DRO 5
- Certificat de contrôle
-
Caractéristiques techniques :
- Puissance électrique totale : 400 V ~ 50 Hz
- Puissance moteur : 1,1 kW
- Hauteur de pointes : 158 mm
- Entrepointes : 800 mm
- Diamètre max. au-dessus du chariot : 190 mm
- Diamètre max. au-dessus du longitudinal : 310 mm
- Largeur de banc : 180 mm
- Vitesse de broche : 150 -2000 T/min.
- Plage de vitesses : 6
- Cône Morse de broche : CM5
- Attachement de broche : Camlock DIN ISO 702.2 Nr.4(D1-4)
- Alésage de broche : Ø 38 mm
- Course du chariot supérieur : 65 mm
- Course du chariot transversal : 150 mm
- Cône Morse de poupée mobile : CM 3
- Avances longitudinales : 0.085 à 0.832 mm/T. (9)
- Filetage métrique : 0.2 à 3.5 mm/T. (18)
- Filets au pouce : 56 à 8 (TPI) (21)
- Dimensions (L x l x h) : 1525 x 705 x 575 mm
- Poids net (brut) : 260 kg (320 kg)
- Mandrin 3 mors Ø 160 mm (tout acier pour type Vario)
- Pointes fixes CM3/CM5
- Carter de protection de mandrin
- Carter arrière
- Bac à copeaux
- Tourelle 4 positions
- Kit de pignons d'avances
- Clés de service
