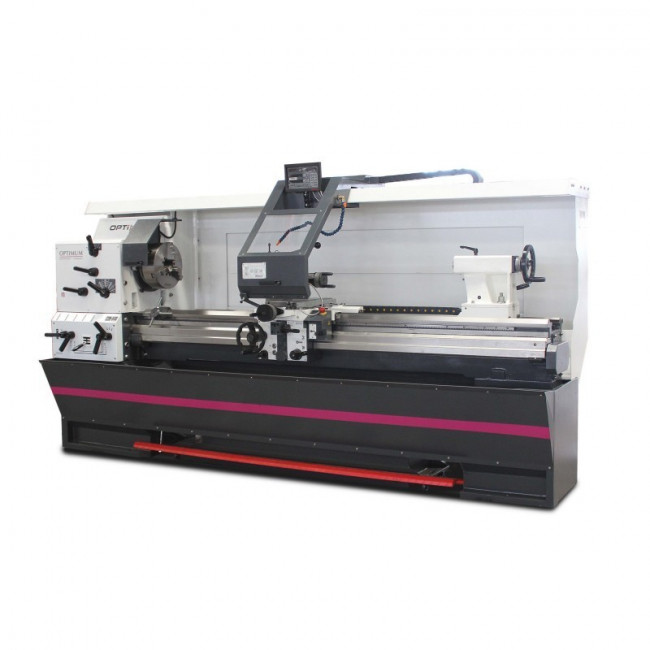

Cette tour à métaux de précision 7.5 kW facilite l’usinage des matériaux tels que l’acier, le bronze, le laiton, l’aluminium et les matières synthétiques ainsi que les pièces cylindriques et coniques.
Lors des travaux d'ébauche, la grande puissance d'usinage de cette machine permet de faire des passes importantes ce qui aide son utilisateur à se débarrasser des opérations pénibles et laborieuses.
Elle est à la fois robuste et simple à utiliser.
-
Caractéristiques générales :
- Banc massif, glissières trempées par induction et rectifiées avec précision
- Bâti et banc monobloc pour une parfaite rigidité
- Haute rigidité du fourreau de broche
- Tous les pignons en acier trempé et rectifié
- Arbres montés sur roulements à aiguilles haute qualité
- Broche trempée et rectifiée garantissant une précision parfaite et durable dans le temps
- La grande puissance d'usinage de la machine permet des passes importantes lors des travaux d'ébauche
- Avances rapides X et Y
- Glissières du banc trempées, rectifiées pour une parfaite précision
- Frein de broche électronique
- Coupure électronique des avances sur l'axe Z, butées 4 positions

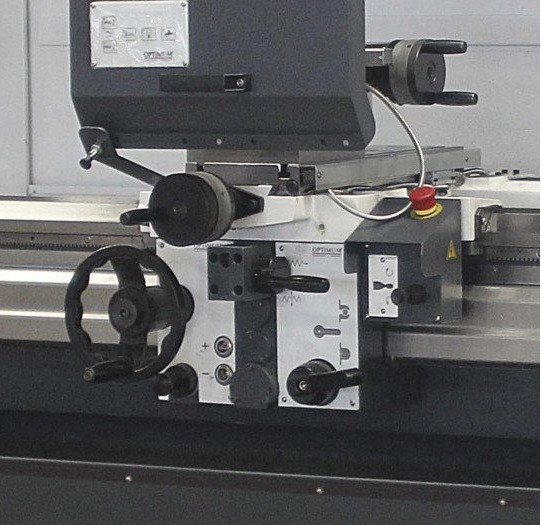

- Panneau de commande centralisé avec fonctions principales
- Zone de travail entièrement éclairée
- Système d'arrosage avec bac récupérateur indépendant avec jauge de niveau et séparateur d'huile
- Carénage complet de sécurité de la vis mère et de la barre de chariotage

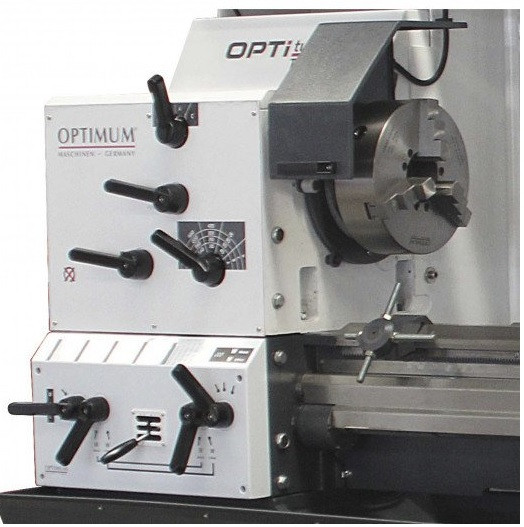

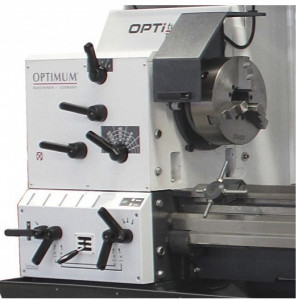

- Mandrin 3 mors inclus de série
- Remplie d'origine avec de l'huile Premium
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés

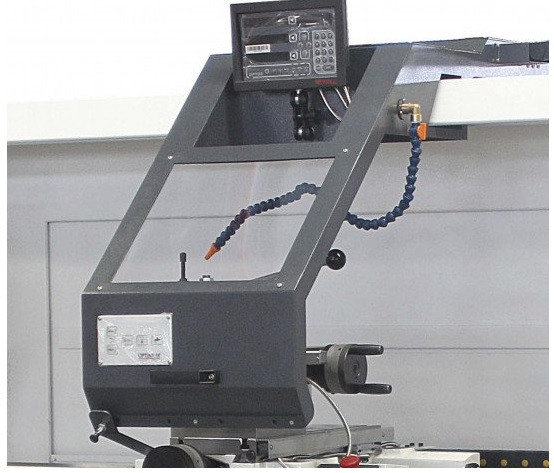

- Système de visualisation 3 axes DP 700
- 2 règles Microsyn et 1 règle Spherosyn, résistants aux copeaux et liquides
- Interface intuitive et simple
- Développé et fabriqué en Angleterre
- Protection IP67
- Garantie 5 ans sur l'afficheur et les règles
- Alésage de broche important Ø 105 mm
- Tourelle à changement rapide SWH 7-C
- 1 porte-outil 32 x 150 type D pour outils carrés
-
Caractéristiques techniques :
- Puissance électrique totale : 7.5 kW / 400 V ~ 50 Hz
- Puissance système d'arrosage : 100 W
- Puissance du moteur de broche : 7.5 kW
- Hauteur de pointes : 310 mm
- Entrepointes : 2220 mm
- Diamètre usinable : 620 mm (au-dessus du banc)
- Diamètre max. au-dessus du chariot : 424
- Vitesse de broche : 40 à 1650 T/min
- Nombre de vitesses : 12
- Cône Morse de broche : Ø 113 mm (1 : 20)
- Attachement de broche : Camlock DIN 702-2 N°8
- Alésage de broche : 105 mm
- Course du chariot supérieur : 170 mm
- Course du chariot transversal : 350 mm
- Cône Morse de poupée mobile : CM 5
- Course du fourreau de poupée mobile : 180 mm
- Avances longitudinales : 0.025 - 0.75 mm/T. / 55 avances
- Avances transversales : 0.5 - 15 mm/T. / 55 pas
- Filets au pouce : 60 - 2 TPI / 55 pas
- Pas trapézoïdaux : 4 à 120 / 55 pas
- Pas module : 87/8-160 DP
- Dimensions (L x l x h) : 3600 x 1195 x 1860 mm
- Poids net (brut) : 2800 kg (2950 kg)
- Mandrin 3 mors Camlock Ø 315 mm D-8
- Pointe fixe longue et courte CM 5
- Douille de réduction Ø 113 mm/CM 5
- Tourelle à changement rapide SWH 7-C
- 1 porte-outil 32 x 150 type D pour outils carrés
