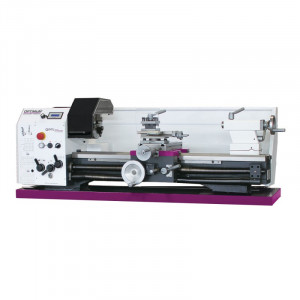

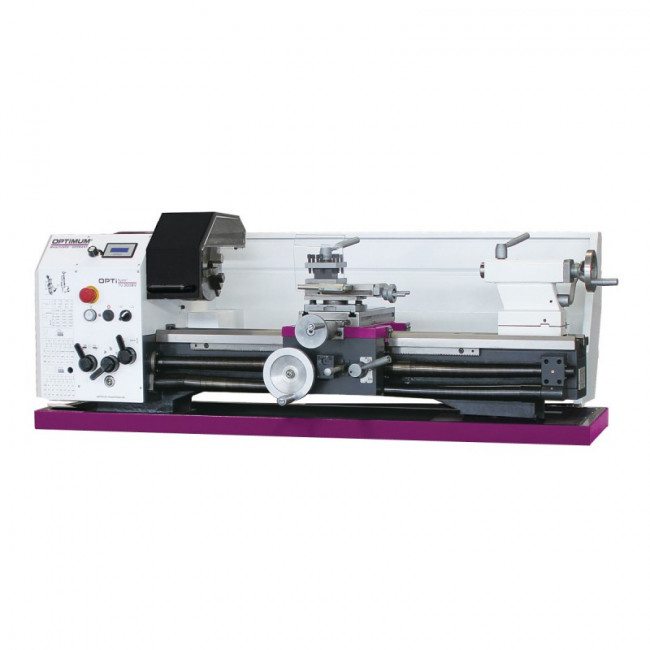

La tour à métaux avec moteur brushless est idéale pour accroitre la productivité dans des applications simples.
Elle est destinée à être utilisée dans le domaine :
- Industriel
- Atelier de maintenance mécanique
Elle est équipée d’avances automatiques longitudinales et transversales.
-
Caractéristiques générales :
- Fabrication haute précision
- Motorisation haute performance sans entretien, grande puissance
- Avances automatiques longitudinales et transversales
- Boîte mécanique d’avances 9 vitesses en transversales et 9 vitesses en longitudinales
- Barre de chariotage indépendante
- Équipé d’une vis mère montée sur paliers graissés pour les opérations de filetages et d’avance longitudinale automatique
- Protection de vis mère de série
- Équipé d'un mandrin tout acier haute précision
- Double roulement de broche qualité P5 avec rattrapage de jeu
- Alésage de broche 36 mm
- Mandrin Camlock D 1-4’ Ø 160 mm
- Précision de concentricité du nez de broche < 0.009 mm
- Précision de concentricité du mandrin < 0.04 mm
- Volant des chariots gradués 0.04/0.01 mm

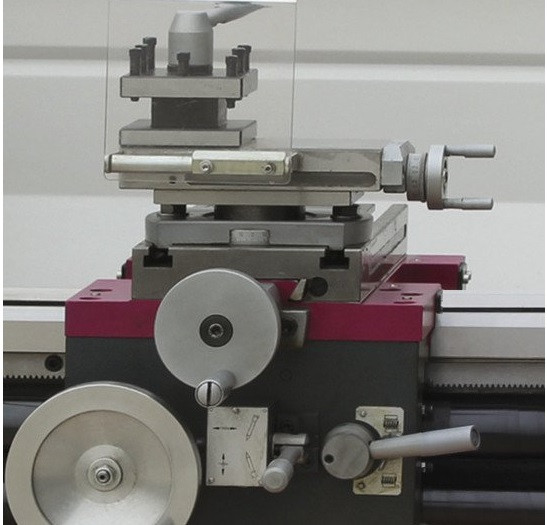

- Tourelle 4 positions indexées avec carter de protection
- Banc prismatique en fonte, trempé par induction et rectifié avec précision (HRC 42 - 52)
- Inversion électrique du sens de rotation droite/gauche sur le panneau de commande
- Carter de protection de mandrin asservi électriquement
- Arrêt d’urgence “coup de poing” avec tension de sécurité

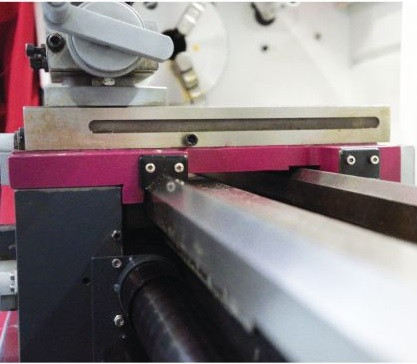

- Chariots rainurés pour accueillir le réglet du système de mesure DRO 5
- Certificat de contrôle
- Changement de vitesses simple et rapide par courroie en V

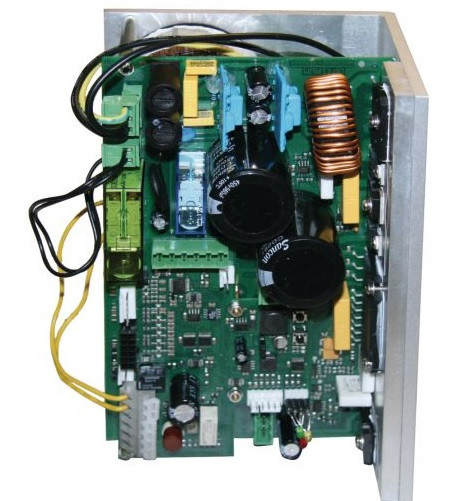

- Variateur haute qualité, moteur brushless 1500 W avec couple constant, tachymètre digital et potentiomètre
- Norme DIN EN 55011 Classe C3
- Socle non fourni (en option)
-
Caractéristiques techniques :
- Puissance électrique totale : 230 V ~ 50 Hz
- Puissance moteur : 1,5 kW
- Hauteur de pointes : 158 mm
- Entrepointes : 800 mm
- Diamètre max. au-dessus du chariot : 190 mm
- Diamètre max. au-dessus du longitudinal : 310 mm
- Largeur de banc : 180 mm
- Vitesse de broche : 30 -3000 T/min, par vario
- Plage de vitesses : 5
- Cône Morse de broche : CM5
- Attachement de broche : Camlock DIN ISO 702.2 Nr.4(D1-4)
- Alésage de broche : Ø 38 mm
- Course du chariot supérieur : 65 mm
- Course du chariot transversal : 150 mm
- Cône Morse de poupée mobile : CM 3
- Avances longitudinales : 0.085 à 0.832 mm/T. (9)
- Avances transversales : 0.01 à 0.1 mm/T. (9)
- Filetage métrique : 0.2 à 3.5 mm/T. (18)
- Filets au pouce : 56 à 8 (TPI) (21)
- Dimensions (L x l x h) : 1525 x 705 x 575 mm
- Poids net (brut) : 260 kg (320 kg)
- Mandrin 3 mors Ø 160 mm (tout acier pour type Vario)
- Pointes fixes CM3/CM5
- Carter de protection de mandrin
- Carter arrière
- Bac à copeaux
- Tourelle 4 positions
- Kit de pignons d'avances
- Clés de service
