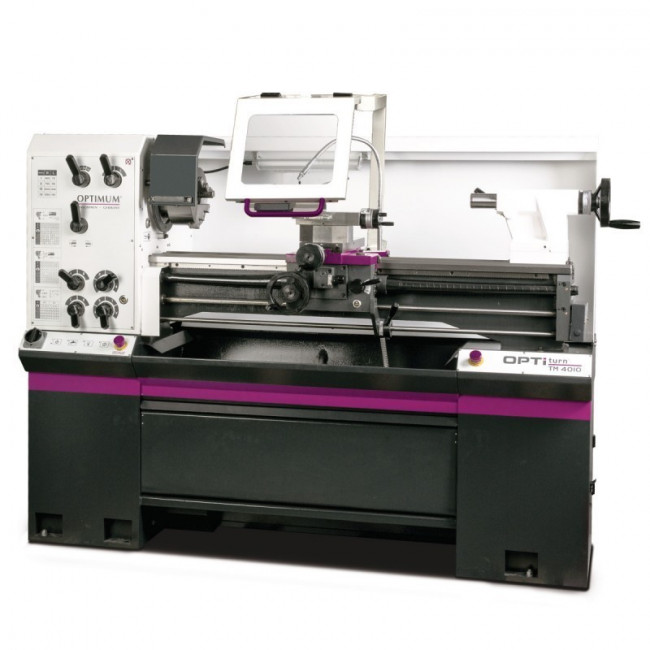

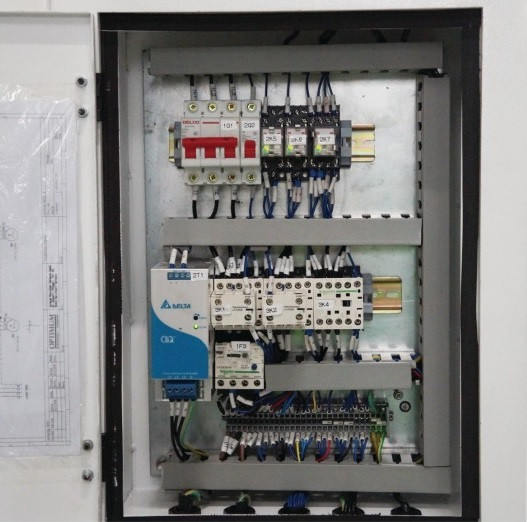

Cette tour à métaux optimum est une tour de mécanicien entièrement équipée avec boite de vitesse et boite d’avances mécaniques.
Elle est destinée à être utilisée dans le domaine industriel.
Elle dispose d'un guidage de l'axe Z trempé et rectifié.
-
Caractéristiques générales :
- Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.5 (Camlock D1-5)
- Glissière usinée avec précision
- Verniers ajustables avec graduations 0.04 / 0.02 mm
- Glissières précises avec système de rattrapage des jeux
- Orientation du chariot supérieur ± 90°
- Précision de concentricité du nez de broche <0.015 mm
- Lubrification de la broche par bain d’huile
- Boite d’avance souple, pignons trempés et rectifiés
- Boite de vitesse avec engrenages et arbres trempés et rectifiés, fonctionnant dans un bain d'huile dans des roulements de précision
- Volants débrayable de sécurité sur les axes X et Z, testés selon EN 23125

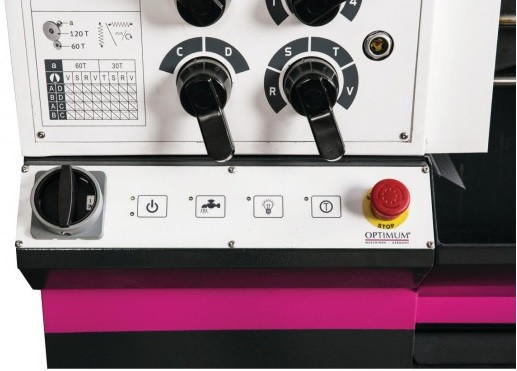

- Inversion droite / gauche du sens de rotation de la broche avec commande au tablier

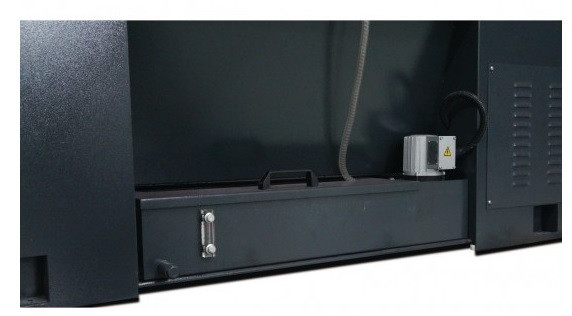

- Unité de refroidissement amovible avec affichage du niveau pour faciliter le remplissage
- Leviers de commutation testés en fonction du cycle de vie EN ISO13849
- Lampe de travail LED
- Frein électromagnétique
- Mandrin trois mors concentriques Camlock D1-5 inclus de série
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
-
Caractéristiques techniques :
- Puissance moteur : 2,2 kW / 400 V / 3 Ph - 50 Hz
- Hauteur de pointes : 200 mm
- Entrepointes : 1000 mm
- Diamètre usinable max. : 400 mm (au-dessus du banc)
- Diamètre max. au-dessus du longitudinal : 250
- Vitesse de broche : 70 - 2000 T/min
- Nombre de vitesses : 8
- Cône Morse de broche : CM6
- Attachement de broche : Camlock DIN ISO 702-2 Nr 5
- Alésage de broche : Ø 52 mm
- Course du chariot supérieur : 98 mm
- Course du chariot transversal : 185 mm
- Cône Morse de poupée mobile : CM 4
- Course du fourreau de poupée mobile : 110 mm
- Avances longitudinales : 0,014 - 0,38 mm/T. ; 26 avances
- Avances transversales : 0,052 - 1,392 mm/T. ; 32 avances
- Filetage métrique : 0,4 - 7 mm/T. 32 pas
- Filets au pouce : 56 - 4 TPI ; 31 pas
- Capacité max. de la tourelle à changement rapide : 25 m
- Dimensions (L x l x h) : 1935 x 780 x 1740 mm
- Poids net (brut) : 500 kg (630 kg)
- Mandrin de tour 3 mors concentriques
- Ø 200 mm, Camlock Nr. 5
- Tourelle à changement rapide
- porte-outil SHW 3-E
- Lunette fixe 7-102 mm
- Lunette à suivre 10 - 60 mm
- Douille de réduction CM 6 / CM 3
- Pointe fixe CM 4
- Clés de service
