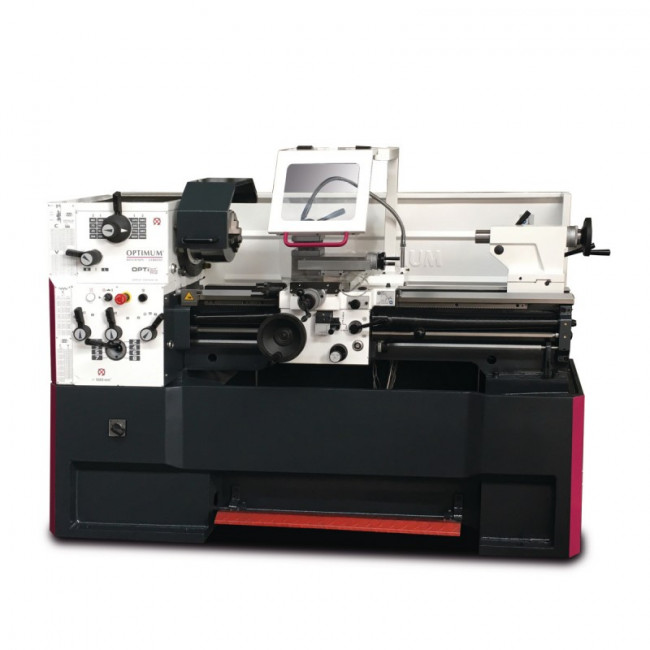

Cette tour à métaux industrielle permet d'usiner des pièces métalliques.
Elle dispose d'une technologie avancée et est de conception technique parfaite.
C'est une tour à métaux de haute précision.
-
Caractéristiques générales :
- Banc massif, glissières trempées par induction et rectifiées avec précision
- Bâti et banc monobloc pour une parfaite rigidité
- Système d’attachement rapide du mandrin DIN ISO 702-2 N°6 (Camlock D1-6)
- Broche trempée et rectifiée, lubrifiée par bain d’huile, montée sur double roulements coniques très précis
- Précision de concentricité du nez de broche < 0,015 mm
- Système d’arrosage de série avec indicateur de niveau et séparateur d’huile. Bac récupérateur indépendant sur roulettes pour un nettoyage facilité (selon normes DIN)
- Tous les pas métriques de 0,2 à 14 mm et tous les filets au pouce de 72 à 2 TPI peuvent être effectués directement et sans changement de pignons grâce à la boîte d’avances et le joystick en façade

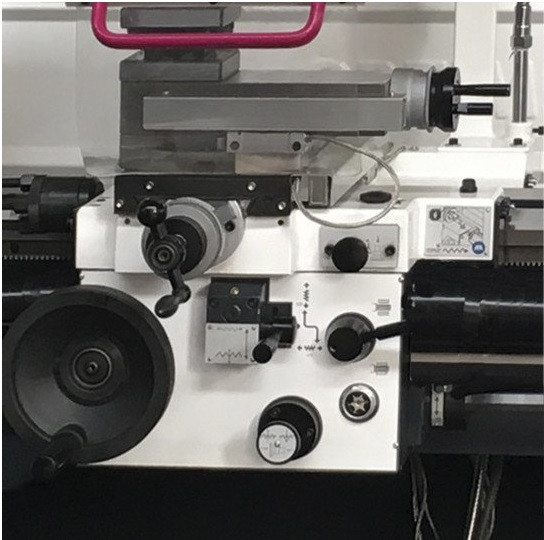

- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Protection de la vis mère pour une parfaite sécurité de l’opérateur Frein de broche mécanique au pied pour le filetage et l’arrêt d’urgence
- Volants débrayables de sécurité sur les axes X et Z
- Système de visualisation 3 axes DPA 21
- Lampe de travail LED
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
-
Caractéristiques techniques :
- Puissance moteur : 4,6 kW 400 V / 3 Ph ~ 50 Hz
- Puissance système d'arrosage : 100 W
- Hauteur de pointes : 210 mm
- Entrepointes : 1000 mm
- Diamètre usinable : 420 mm (au-dessus du banc)
- Diamètre max. au-dessus du longitudinal : 250
- Longueur du banc rompu : 260 mm
- Largeur de banc : 250 mm
- Vitesse de broche : 45 - 1800 T/min
- Nombre de vitesses : 16
- Cône Morse de broche : CM6
- Attachement de broche : Camlock DIN ISO 702-2 Nr 6
- Alésage de broche : Ø 52 mm
- Course du chariot supérieur : 140 mm
- Course du chariot transversal : 230 mm
- Avances longitudinales : 0.05 - 1.7 mm/T. 17 avances
- Avances transversales : 0,025 - 0,85 mm/T 17 avances
- Filetage métrique : 0,2 - 14 mm/T. 39 pas
- Filets au pouce : 72 à 2 TPI 45 pas
- Pas trapézoïdaux : 8 - 44 21 pas
- Pas module : 0,3 à 3,5 18 pas
- Capacité max. de la tourelle : 20 x 20 mm
- Dimensions (L x l x h) : 1940 x 915 x 1375 mm
- Poids net (brut) : 1160 kg (1350 kg)
- Mandrin 3 mors Camlock Ø 250 mm
- Lunette fixe Ø 10 à 130 mm
- Lunette à suivre Ø 10 à 100 mm
- Lampe de travail LED
- Douille de réduction CM 6 / CM 4
- 2 pointes fixes CM 4
- Kit de pignons d’avances
- Butée avec réglage fin
- Clés de service
- Tourelle 4 positions
