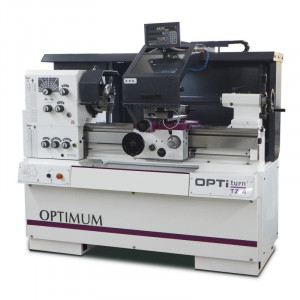

Cette tour de précision professionnelle permet de réaliser l'usinage de très haute précision de pièces en métal .
Elle est destinée au domaine industriel.
Elle est équipée d’une visualisation digitale NEWALL DP 700 et d’une tourelle à changement rapide.
-
Caractéristiques générales :
- Tour de précision massif et robuste
- Banc massif, glissières trempées par induction et rectifiées avec précision
- Vis mère des chariots transversal et supérieur trempées et rectifiées avec rattrapage des jeux
- Sectionneur verrouillable, dispositif de protection thermique du moteur et dispositif d’arrêt d‘urgence
- Haut niveau de protection contre les projections de copeaux : cartérisation arrière très enveloppante et cartérisation du tablier de grande dimension
- Très large gamme de vitesses d’avances et de filetages
- Bâti machine à haute capacité d‘absorption des vibrations lors des usinages
- Bac à copeaux amovible
- Grande puissance de la motorisation permettant des couples élevés à la broche
- Lampe de travail LED pour un parfait éclairage de l’espace de travail
- Chaîne porte-câbles pour un parfait guidage des câbles et une protection optimale
- Vis mère et barre d’avances cartérisées pour une totale sécurité
- Volants débrayables de sécurité sur les axes X et Z

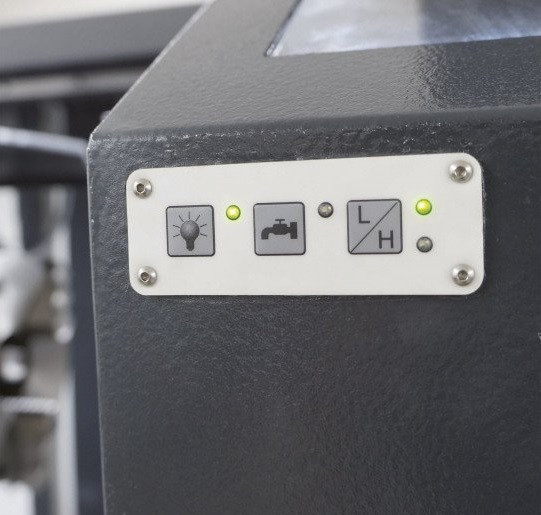

- Carter de tablier coulissant avec afficheur digital de position et pilotage de l’arrosage et de l’éclairage intégrés
- Décalage de la poupée mobile ± 10 mm pour le tournage conique long
- Barres d’arrosage indépendantes du bâti pour un arrosage aisé et précis
- Équipé d’une tourelle à changement rapide SWH5-B et d’un porte-outil 25 x 120 type D pour outil carré 20 mm
- Équipé de série d’une visualisation digitale Newall DP 700 (made in GB)
- Alimentation basse tension 24 Volts.

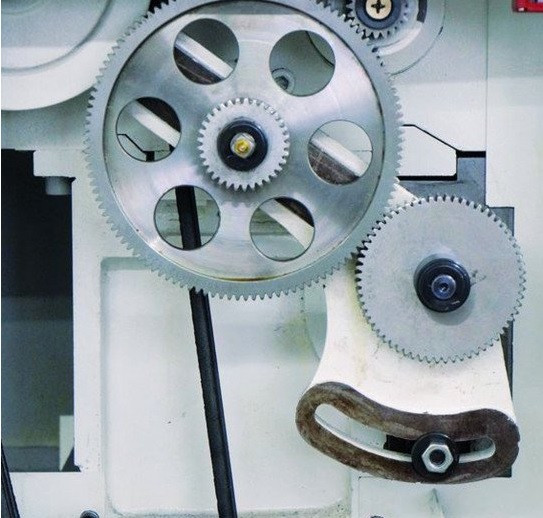

- Jeu de pignons optionnel pour réaliser des pas impériaux
- Une machine haute qualité qui conserve sa valeur dans le temps
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
- Réduction du temps de décélération de la broche principale par frein électrique
-
Caractéristiques techniques :
Modèle 1 :
- Puissance moteur, bi-vitesses : 3 kW / 4.5 kW
- Puissance moteur : 5 kW 400 V / 3 Ph ~ 50 Hz
- Puissance système d'arrosage : 125 W
- Hauteur de pointes : 200 mm
- Entrepointes : 800 mm
- Diamètre usinable : 400 mm (au-dessus du banc)
- Diamètre max. au-dessus du chariot : 245
- Longueur du banc rompu : 260 mm
- Vitesse de broche : 45 à 1800 T/min
- Nombre de vitesses : 16
- Cône Morse de broche : CM6
- Attachement de broche : DIN 6350 A2-5
- Alésage de broche : 52 mm
- Course du chariot supérieur : 112 mm
- Course du chariot transversal : 212 mm
- Cône Morse de poupée mobile : CM 3
- Course du fourreau de poupée mobile : 110 mm
- Avances longitudinales : 0.0263 - 1.8416 mm/T. 48 avances
- Avances transversales : 0.0133 - 0.9321 mm/T. 48 avances
- Filetage métrique : 0.2 - 14 mm/T. 22 pas
- Filets au pouce : 0.1 à 80 TPI ; 42 pas (avec pignons optionnels)
- Capacité max. de la tourelle : 20 mm
- Dimensions (L x l x h) : 1960 x 1060 x 1690 mm
- Poids net (brut) : 1250 kg (1450 kg)
Modèle 2 :
- Puissance moteur, bi-vitesses : 5.5 kW
- Puissance moteur, bi-vitesses : 6 kW 400 V / 3 Ph ~ 50 Hz
- Puissance système d'arrosage : 125 W
- Hauteur de pointes : 200 mm
- Entrepointes : 800 mm
- Diamètre usinable : 400 mm (au-dessus du banc)
- Diamètre max. au-dessus du chariot : 245
- Longueur du banc rompu : 260 mm
- Vitesse de broche : 50 à 3000 T/min
- Nombre de vitesses : 2
- Cône Morse de broche : CM6
- Attachement de broche : DIN 6350 A2-5
- Alésage de broche : 52 mm
- Course du chariot supérieur : 112 mm
- Course du chariot transversal : 212 mm
- Cône Morse de poupée mobile : CM 3
- Course du fourreau de poupée mobile : 110 mm
- Avances longitudinales : 0.0263 - 1.8416 mm/T. 48 avances
- Avances transversales : 0.0133 - 0.9321 mm/T. 48 avances
- Filetage métrique : 0.2 - 14 mm/T. 22 pas
- Filets au pouce : 0.1 à 80 TPI ; 42 pas (avec pignons optionnels)
- Capacité max. de la tourelle : 20 mm
- Dimensions (L x l x h) : 1960 x 1060 x 1690 mm
- Poids net (brut) : 1250 kg (1450 kg)
- Mandrin BISON 3 mors Camlock Ø 200 mm + flange de fixation
- Lunette fixe Ø 10 à 130 mm
- Lunette à suivre Ø 10 à 100 mm
- Lampe de travail LED
- Douille de réduction CM 3 / CM 6
- Pointe fixe CM 3
- Tourelle à changement rapide 5-B
- Porte-outil 25 120 type D
- Butée de position
- Kit de pignons d’avance pour filets métriques
- Clés de service
