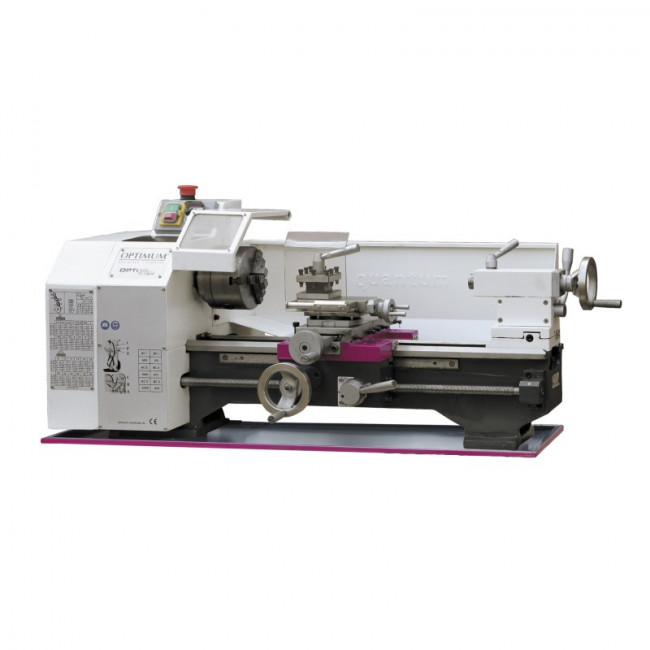

Tour à métaux qualité supérieure

Description

La tour à métaux qualité supérieure est conçu pour les utilisateurs exigeants.

C'est un équipement de qualité supérieure et de haute précision.

Elle est destinée au secteur industriel.

• Caractéristiques générales :

- Fabrication de haute précision, banc trempé par induction (HRC 42-52) et rectifié (stabilisation naturelle 6 mois minimum)

- Couple très élevé et constant

- Avance longitudinale automatique

- Équipé d’une vis mère montée sur paliers graissés pour les opérations de filetages et d’avance longitudinale automatique

- Précision de concentricité du nez de broche < 0.009 mm, précision de concentricité du mandrin < 0.05 mm

- Chariot supérieur orientable pour le tournage conique

- Carter de protection de tourelle, tourelle 4 positions indexées

- Tous les chariots et glissières sont trempés et rectifiés avec précision

- Broche montée sur double roulement conique avec rattrapage de jeux

- Larges possibilités de filetages grâce aux pignons en acier traité

- Permet d’effectuer les pas à gauche

- Équipé d’un pignon fusible de sécurité

- Roulements de broche garantis qualité P5

- Décalage latéral +/- 5 mm de la poupée mobile permettant le tournage conique long

- Carter de protection de mandrin asservi

- Inversion électrique du sens de rotation droite/gauche sur le panneau de commande en façade

- Arrêt d’urgence “coup de poing” avec tension de sécurité

- Produit selon les normes outils DIN 8606 (normes outillage)

- Certificat de contrôle TU 2304 V

- Tachymètre digital permettant une lecture simple de la vitesse de rotation

- Variateur de vitesse réglable en continu haut de gamme

- Norme DIN EN 55011 Classe C1


• Caractéristiques techniques :

Modèle 1 :
- Puissance moteur : 750 W 230 V ~ 50 Hz

- Hauteur de pointes : 115 mm

- Entrepointes : 450 mm

- Diamètre usinable max. : 230 mm

- Largeur de banc : 135 mm

- Vitesse de broche : 125 à 2000 T/min

- Plage de vitesses : 2, par variateur

- Cône Morse de broche : CM 3

- Alésage de broche : Ø 21 mm

- Alésage du mandrin 3 mors : Ø 20 mm

- Course du chariot supérieur : 55 mm

- Course du chariot transversal : 75 mm

- Cône Morse de poupée mobile : CM 2

- Course du fourreau de poupée mobile : 65 mm

- Avances longitudinales : 0.1 à 0.2 mm/T

- Filetage métrique : 0.4 à 3 mm/T. , 14 pas

- Filets au pouce : 44 à 8 TPI ; 12 pas

- Dimensions (L x l x h) : 830 x 425 x 360 mm

- Poids net (brut) : 61 kg (76 kg)

Modèle 2 :

- Puissance moteur : 750 W 230 V ~ 50 Hz

- Hauteur de pointes : 115 mm

- Entrepointes : 450 mm

- Diamètre usinable max. : 230 mm

- Largeur de banc : 135 mm

- Vitesse de broche : 125 à 2200 T/min

- Plage de vitesses : 2, par variateur

- Cône Morse de broche : CM 3

- Alésage de broche : Ø 20 mm

- Course du chariot supérieur : 75 mm

- Course du chariot transversal : 120 mm

- Cône Morse de poupée mobile : CM 2

- Course du fourreau de poupée mobile : 70 mm

- Avances longitudinales : 0.1 à 0.2 mm/T

- Filetage métrique : 0.4 à 3.5 mm/T. 14 pas

- Filets au pouce : 44 à 8 (TPI) 14 pas

- Dimensions (L x l x h) : 965 x 585 x 480 mm

- Poids net (brut) : 114 kg (130 kg)


• Options :

- Mandrin 3 mors Ø 100 mm Pointes fixes CM 2 et CM 3

- Carter arrière

- Carter de mandrin asservi

- Bac à copeaux

- Tourelle 4 positions

- Pignons de filetage acier

- Clés de service et manuel

- Certificat de contrôle

---
