Circuit de guidage courbes-linéaires

Cette innovation technologique à effectivement changé les possibilités de conception des circuits de guidage courbes-linéaires.

Elle permet aux circuits de guidage d’être réalisés en une seule pièce, suivant presque toutes les formes 2D imaginables.

Avantages :

La construction du circuit en une seule pièce diminue grandement la mise en œuvre :

- Le perçage et le taraudage des trous de fixation est grandement réduit - économie considérable en temps de montage et coût, moins de travail pour vous.
- Aucun réglage du système n’est nécessaire car aucune possibilité de désalignement pendant l’utilisation.

Les circuits peuvent être réalisés avec une plaque support :

- Fournit un support rigide, plat et précis pour le circuit.
- La conception intégrant circuit et plaque support est suffisamment rigide pour être utilisée comme élément de structure dans l’intégration de votre machine.
- Le circuit avec support peut facilement être réalisé selon votre propre plan, incluant des trous spéciaux, usinages ou autres caractéristiques.
- Peut être fourni monté sur un châssis aluminium MCS

Courbures de tout rayon et rails de toutes largeurs peuvent être choisis :

- Des possibilités de formes de circuits quasiment illimités…
- Un circuit peut inclure des courbures de rayons différents, avec des inversions de sens et des trajectoires libres.

Le principe du chariot à 3 galets offre au concepteur une plus grande flexibilité :

- Il n’y a plus de jeu entre le chariot et le rail lors des transitions entre sections droites et courbes.
- Cela signifie que les chariots peuvent être soumis à une charge continue en tout point du circuit.
- Le chariot à 3 galets est une alternative plus simple et économique que le chariot à palonnier – dans les cas de charge faible.
- Ce système propose des rayons de courbures inférieures à toute autre solution, économisant espace et coût.

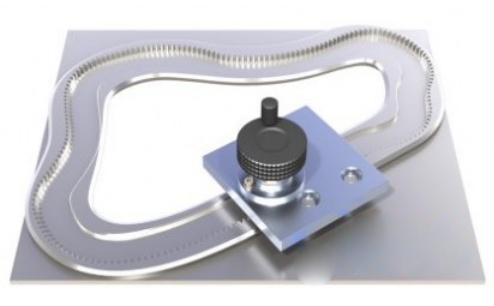

Le circuit 1-Trak peut vous être proposé avec une crémaillère et un pignon d’entraînement :

- La géométrie unique de 1-Trak permet un engrènement correct du pignon avec la crémaillère à tout moment.
- Cela simplifie grandement la conception du chariot, éliminant l’utilisation d’un pignon mis en contrainte par un ressort - réduction de coût.
- Les dents de la crémaillère sont usinées avec précision, leur surface trempée combinant force d’entraînement et durabilité.

Les circuits peuvent être usinés avec un profil plat à utiliser avec les galets de cames GV3 :

- Cela élimine les contraintes engendrées par 2 circuits montés en parallèle.
- Permet aux chariots de “flotter” et se déplacer dans la direction des axes de galets.
- Améliore la qualité de mouvement, l’effort résistant, la durée de vie et la facilité d’installation.
