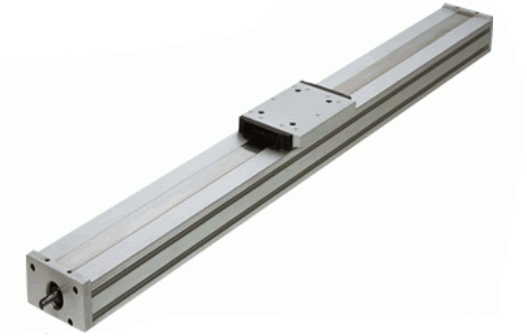

Axe linéaire à vis

L’axe linéaire à vis comprend maintenant deux tailles : 80mm et 120mm. Ces unités économiques peuvent être réalisées jusqu’à 2850mm de longueur (6000mm pour les axes suiveurs) et sont disponibles en version ouverte, fermée, à double action, et sans entraînement.

Le nouveau modèle est muni d’une vis trapézoïdale inox avec un choix de plusieurs pas de vis, et complète l’ancien modèle, muni d’une vis à billes.

Les axes linéaire à vis peuvent être utilisés soit comme axe isolé, soit dans un ensemble multiaxes, où ils sont particulièrement utiles pour servir d’axe Z.

La vis d’entraînement et le guidage sont logés dans un corps rigide en aluminium fermé sur toute sa longueur par une bande de protection en inox.

Caractéristiques techniques :

- Roues Herculaneâ Hepco – roues à très hautes performances montées sur un chariot réglable, assurant un guidage sans jeu.
- Vis d’entraînement – vis à billes, ou vis trapézoïdale inox avec plusieurs pas en option.
- Faible encombrement – gain d’espace. Versions fermée, ouverte, à double action ou sans entraînement.
- Chariot – forte capacité de charge, platine amovible pour usinage éventuel.
- Corps en aluminium – rigide et léger, rainures compatibles avec les profilés MCS.
- Bande inox – ferme et protège l’unité des poussières.
- Grandes longueurs – jusqu’à 2850mm, et unités sans entraînement jusqu’à 6000mm.
- Capteurs et supports – mécaniques ou inductifs, de classe IP76 – butoirs internes de sécurité en fin de course.
