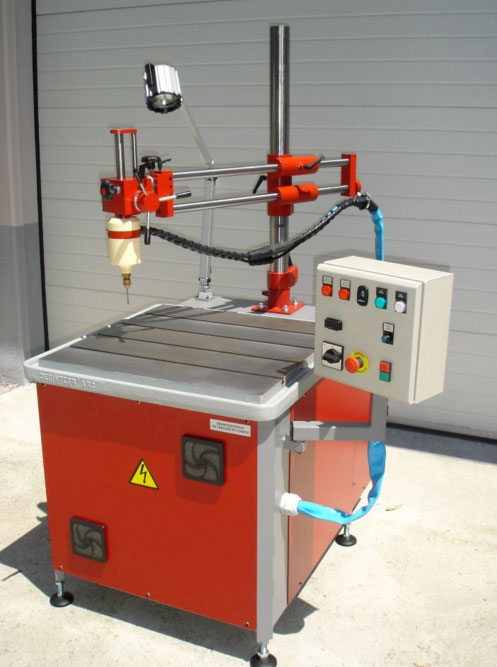

Désintégrateur de métaux automatique

Pour vos extractions des outils métalliques cassés au sein des machines industrielles, choisissez notre désintégrateur de métaux automatique, une solution rapide et précise, permettant de désintégrer toute pièce métallique.

Destiné à un usage industriel intense, cet extracteur fixe utilise des électrodes cuivre et carbure et doté d' un système automatique géré par une automate, afin de vous assurer une extraction juste et sans endommagement.

Caractéristique :

- Capacité M3 à M30

Générateur :
- Alimentation 400 V triphasée / 50 Hz ou 220 v triphasée à préciser lors de la commande
- Puissance 8/10/12 Kva , suivant modèle
- Alimentation des auxiliaires de commande par transformateur 400V/220V/24V
- Meuble bac + table fonte moulée 800x800 mm + support à descente automatique
- Lampe halogène 24 v
- Pupitre de commande articulé
- Pieds antivibratoires
- Poids supporté par la machine 1100 Kg

Protection de l’appareillage électrique :
- Protection générale par sectionneur, disjoncteur 32A dans un coffret extérieur
- Protection du transformateur de puissance et vibreur par sonde de température à réarmement automatique (70°)
- Protection du transformateur de commande par fusibles primaire et secondaire
- Protection des groupes moto pompes par fusibles
- Refroidissement du transformateur de puissance par circulation d’eau, groupe moto pompe 1
- Refroidissement de l’électrode et évacuation des déchets par circulation d’eau, groupe moto pompe 2

Pupitre de commandes :
- Bouton vert à impulsion » Marche » I
- Bouton rouge à impulsion « Arrêt » 0
- Bouton coup de poing « Arrêt d’urgence »
- Commutateur 4 positions dont une position neutre et 3 positions de puissance
- Voyant blanc » Sous tension »
-Voyant vert » En service »
-Voyant rouge « Défaut de refroidissement du transfo de puissance » pompe 1
-Voyant rouge « défaut de refroidissement de l’électrode » pompe 2
- Ampèremètre de contrôle d’usinage « Intensité de travail » (suivant modèle)
- Régulation de la vibration

Groupe moto pompe 1 :
- Moteur puissance 0.36 KW
- Alimentation mono 220V 3 A
- Protection de la pression par manostat et signalisation par voyant rouge défaut transfo

Groupe moto pompe 2 :
- Moteur puissance 0.36 KW
- Alimentation mono 220 V 3A
- Soupape de sécurité préréglée à 3 bars avec retour au bac

Tête de désintégration :
- Alimentation de 0 à 40 V par transformateur de puissance réf TC1
- Raccordement rapide électrique et hydraulique
- Fréquence de vibration 50 périodes/secondes
- Robinet pour réglage du débit de liquide de refroidissement
- Utilisation d’électrode carbure et cuivre
- Régulateur de vibration

Support « SD » :
- Colonne et bras D57 mm
- Descente automatique gérée par un automate préréglé
- Course verticale 650 mm, avec une électrode de 50 mm
- Course transversale 720 mm
- Course de travail 100 mm
- Réglage fin des 2 axes X et Y

Fournitures :
- Avec l’appareil lot de 5 électrodes de différents diamètres, un sachet de sel électrolytique LD15.

Accessoires:
- Mandrin
- Tête à descente sensitive « TDS »
- Groupe Moto pompe « GMPB »
- Support « S »
- Support « MSM »
- Tête à mouvement croisés TMC

N’hésitez pas à nous contacter pour plus d’informations.
