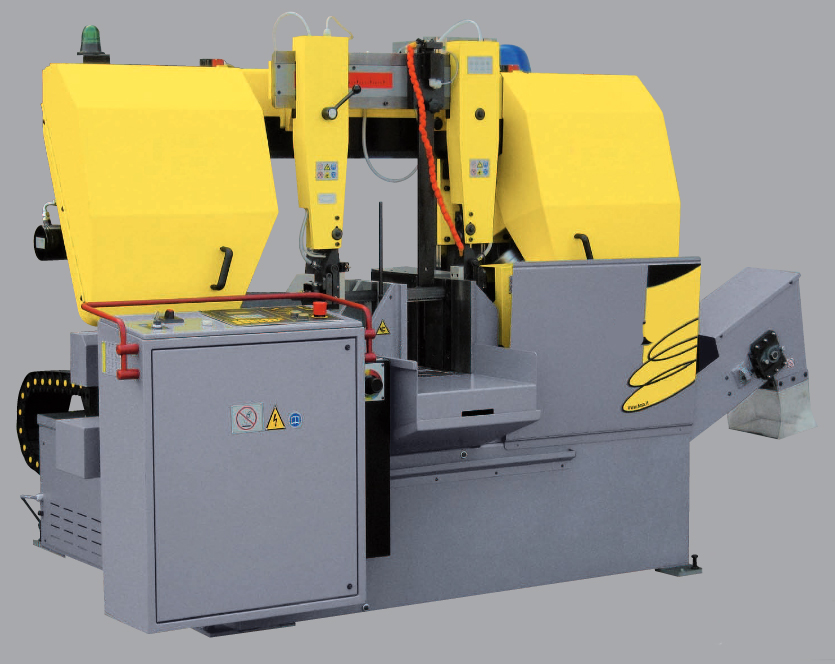

Scie à ruban automatique 400 mm

Scie à ruban automatique pour coupes à 0°.

Caractéristiques générales :

- Structure archet en charpente lourde en acier.
- Dispositif approche rapide de la lame au matériel à couper.
- Descente archet sur colonne carré et double guide linéaire.
- Tension hydraulique du ruban.
- Développement ruban : 4900 x 41 x 1,3 mm.
- Micro rupture lame et capteur rotation de la lame.
- Système mouvement archet par vérin hydraulique et soupape équilibrée de contrôle descente en position frontale à double réglage pour optimiser la coupe.
- Brosse nettoie lame motorisée actionnée par moto-réducteur.
- Guide lame à action combinée de roulements latéraux, plaquettes carbure et roulement de butée.
- Variateur de vitesse électronique VHZ pour un ample choix de vitesse du ruban et réducteur à engrainages en alliage d'acier trempé et rectifié lubrifiés avec huile à longue durée.
- Etau blocage matériel pourvu de vérin hydraulique et fermeture des deux côtés du ruban.
- Plan étau avec surface durcie anti usure et remplaçable.
- Plan de travail et commandes placés dans la position la plus ergonomique.
- Table à rouleaux pour l’appui du matériau en côté chargement placée sur le bâti et indépendante du système de décalage de l’étau avance matériau.
- Etau chariot d’avance matériau pourvu de vérin hydraulique et d’un dispositif anti-friction pour barres pas rectilignes.
- Décalage sur guides chromées - Diamètre : 60 mm, course avance utile de 420 mm.
- Micro absence matériel placé sur l’étau chariot.
- Freinte finale de coupe environ 180 mm.
- Système de mesure avec butée à décalage automatique, vis trapézoïdale et encodeur.
- Système à double micro de ralentissement et arrêt de l’ étau chariot (tolérance ± 0,2 mm).
- Robuste et compact bâti en charpente de différente épaisseur, système recueille copeaux et bac réfrigérant intégré.
- Pompe électrique pour le refroidissement des 2 guides lame.
- Evacuateur de copeaux à chaine avec motorisation indépendante.
- Groupe hydraulique pour l'alimentation du vérin archet , des 2 vérins étau et du vérin avance chariot.
- Cadre électrique avec tension auxiliaire 24 VAC, interrupteur général.
- Panneau numérique pour le contrôle des fonctions de la machine, pour la programmation des cycles de coupe pourvu de fonction auto-diagnostique.
- Protection maximum courant et court-circuit.

Caractéristiques techniques :

- Puissance : 5.5 Kw
- Capacité de coupe : 400 mm
- Niveau de protection : IP 55.
- Tension d’alimentation : 400 V/50Hz/3Ph standard (Disponibles 230 V/50Hz/3Ph - 220 V/60Hz/3Ph - 440 V/60Hz/3Ph).
- Couleur machine : Jaune RAL 1018 et Gris RAL 7036.
- Dimensions (L x l x H) m : 2.8 x 2.4 x 4
- Poids : 2900 kg

Pour plus amples informations, Veuillez consulter la documentation ci-dessous :
