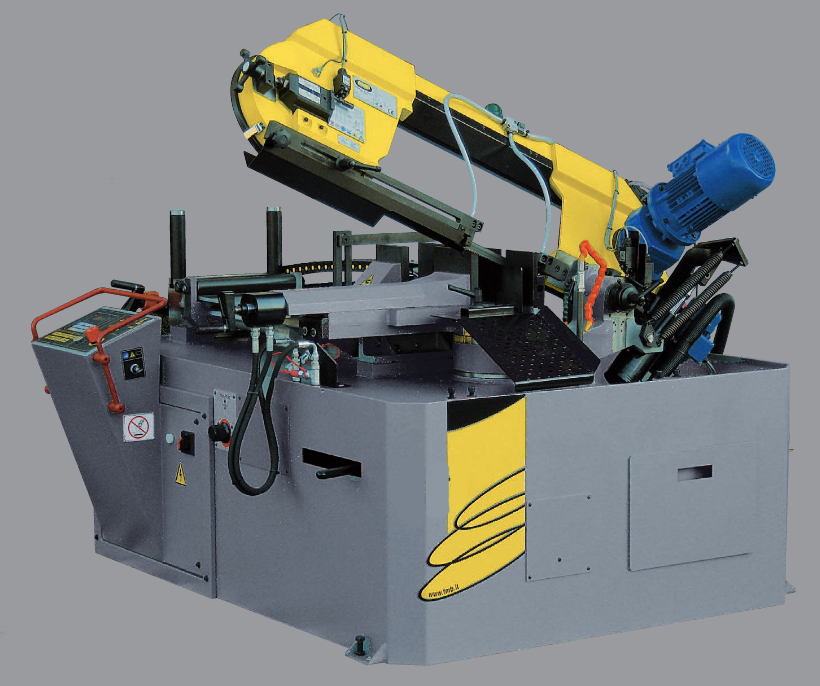

Scie à ruban automatique 260 mm G

Scie à ruban automatique pour coupes de 0° à 45° et semi-automatique de 0° à 60°.

Caractéristiques générales :

- Structure archet en 3 parties : Alliage spécial en aluminium, Acier et Fonte.
- Tension dynamométrique du ruban.

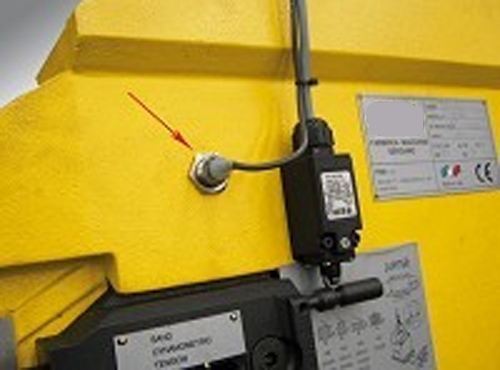

- Micro rupture lame et capteur rotation lame.
- Système mouvement archet par vérin hydraulique et soupape équilibrée de réglage descente en position frontale pour optimiser la coupe.
- Guide lame à action combinée de roulements latéraux, plaquettes carbure et roulement de butée.
- Réducteur à engrainages à dents inclinées, cémentées, rectifiées et lubrifiées avec graisse longue durée.
- Variateur de vitesse électronique VHZ pour un ample choix de vitesse du ruban.
- Brosse nettoie lame actionnée par moto-réducteur.
- Etau blocage matériel à décalage manuel pourvu de vérin hydraulique.
- Plan étau coupe et plan étau chariot équipés de goupilles tempérées remplaçables pour la protection de la surface d'appui du matériau.
- Plan de travail et commandes placés dans la position la plus ergonomique.
- Rotation archet avec arrêts à 0°, 45° et 60°, échelle graduée pour lecture de l’angle et robuste levier de blocage.
- Table à rouleaux de 600 mm de long pour l'appui du matériau en côté chargement connectée au bâti.
- Etau chariot pour l'avance du matériau équipé de vérin hydraulique et dispositif de centrage pour les barres pas rectilignes.
- Roulant sur des colonnes chromées, la course en avant profit de 510 mm.
- Micro absence de matériel placé sur l’étau chariot.
- Freinte de coupe final environ 300 mm.
- Système de mesure avec butée à décalage par vis trapézoïdale et système de double micro pour ralentir et arrêter l’étau chariot. (tolérance ± 0,2 mm).

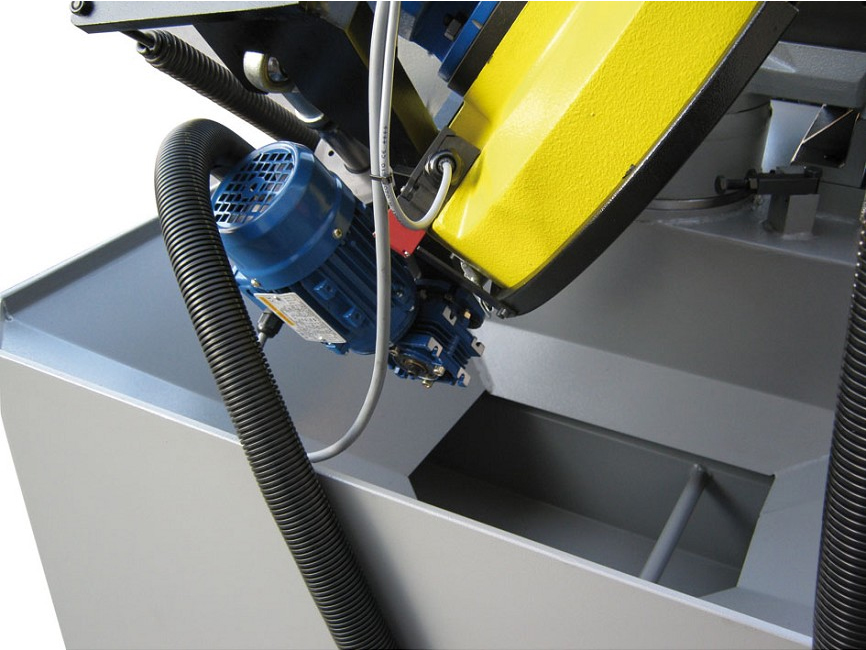

- Robuste bâti en charpente de différente épaisseur, système recueille copeaux et bac réfrigérant intégré.
- Pompe électrique pour la réfrigération des deux guides lame.
- Groupe hydraulique, pour l’alimentation du vérin archet, des vérins étau et du vérin avance chariot.
- Cadre électrique avec tension auxiliaire 24VAC, interrupteur ferme porte.

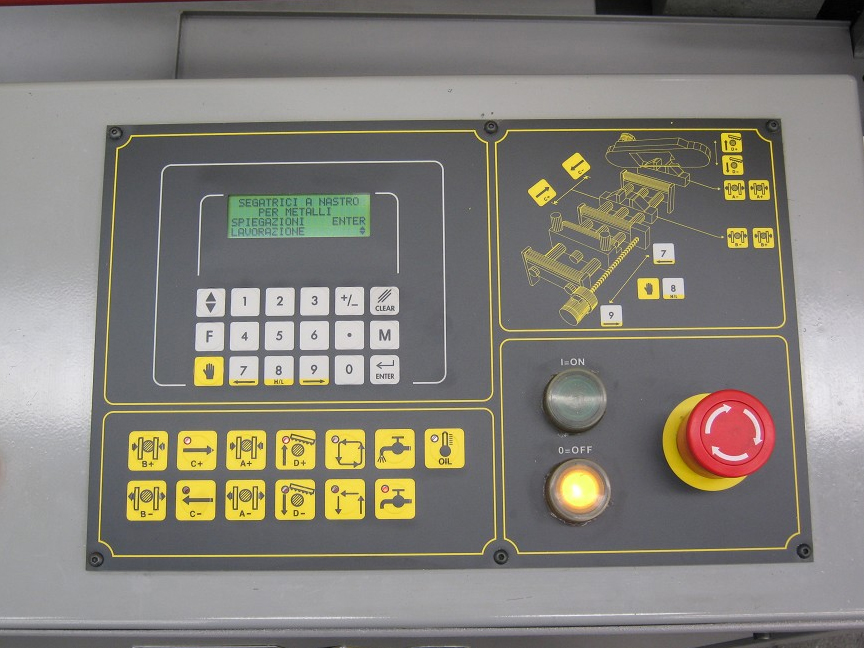

- Panneau digital pour le contrôle des fonctions de la machine, de programmation des cycles de coupe et d'auto-diagnostique.
- Protection maximum courant et court-circuit.

Caractéristiques techniques :

- Puissance : 1.1 Kw
- Capacité de coupe : 260 mm
- Niveau de protection IP 55.
- Tension d’alimentation : 400 V/50Hz/3Ph standard (Disponible : 230 V/50Hz/1Ph - 230 V/50Hz/3Ph - 220 V/60Hz/3Ph - 440 V/60Hz/3Ph).
- Couleur machine : Jaune RAL 1018 et Gris RAL 7036.
- Dimensions (L x l x H) m : 2.3 x 1.8 x 1.7
- Poids : 1150 kg
