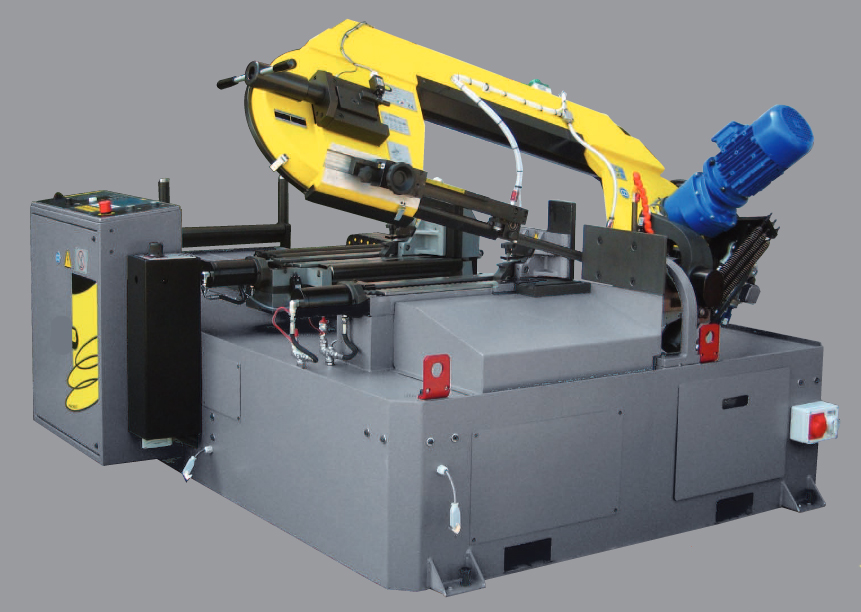

Scie à ruban automatique 320 mm G

Scie à ruban automatique pour coupes de 0°à 60° en automatique et semi-automatique.

Caractéristiques générales :

- Structure archet en 3 parties : Alliage spécial en aluminium, Acier et Fonte.
- Tension dynamométrique du ruban.
- Micro rupture lame et capteur rotation lame.
- Système de contrôle descente archet par vérin hydraulique et soupape équilibrée de réglage descente en position frontale pour optimiser la coupe.
- Rotation archet en automatique, mouvement avec vérin hydraulique et affichage numérique de l'angle de coupe.
- Vérin hydraulique pour le blocage de l’archet.
- Guide lame à action combinée de roulements latéraux, plaquettes carbure et roulement de butée.
- Réducteur à engrainages à dents inclinées, cémentées, rectifiées et lubrifiées avec graisse longue durée.
- Variateur de vitesse électronique VHZ pour un ample choix de vitesse du ruban.

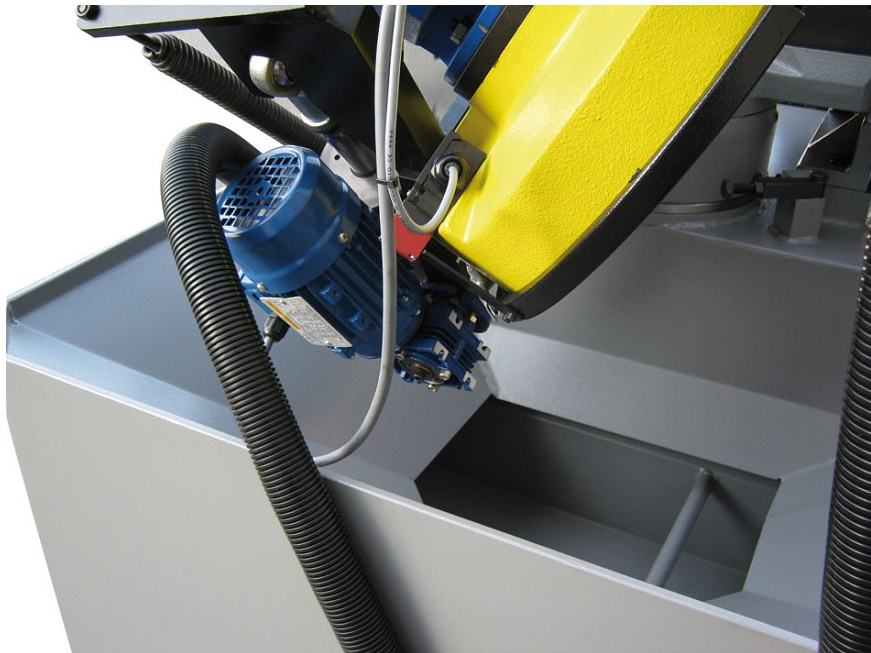

- Brosse nettoie lame actionnée par moto-réducteur.
- Etau blocage matériel à déplacement manuel pourvu de système de décalage rapide à crémaillère et vérin de blocage hydraulique.
- Etau chariot pour l'avance du matériau pourvu de vérin hydraulique et de dispositif antifriction pour les barres pas rectilignes.
- Micro absence matériel placé sur l’étau chariot.
- Système de positionnement automatique de l’étau, avance matériau à la mesure correspondante à l’avance programmée.
- Tolérance : ± 0,1 mm.
- Mouvement étau chariot par vérin hydraulique, décalage étau sur guides linéaires à roulement à billes avec course utile de 1000 mm.
- Freinte finale de coupe : environ 310 mm.
- 4 rouleaux de confinement matériau placés entre le bord du bâti et le fil de l’étau coupe.
- Système de positionnement automatique des 2 rouleaux centraux sur la course d'avance de l'étau chariot, de manière à obtenir un support des barres de longueur réduite.
- Robuste bâti en charpente de différente épaisseur, bac réfrigérant intégré et bac récupérateur de copeaux.
- Dispositif NB1 standard qui permet d’effectuer la coupe du matériau avec une lubrification minimale du tranchant de la lame.
- Plan de travail et commandes placés dans la position la plus ergonomique.
- Table à rouleaux de 1000 mm de long, connecté au bâti, pour l'appui du matériau en côté chargement.
- Plan rouleaux côté déchargement supportant le matériau pendant les coupes droites.
- Pompe électrique pour le refroidissement des 2 guides lame.

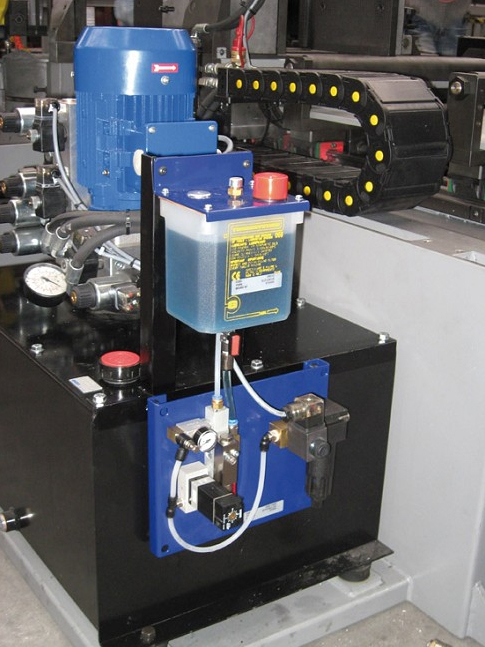

- Groupe hydraulique pour l’alimentation du vérin archet, des vérins étau ,du vérin rotation archet, du vérin blocage archet et du vérin avance chariot.
- Cadre électrique avec tension auxiliaire 24 VAC, interrupteur général.

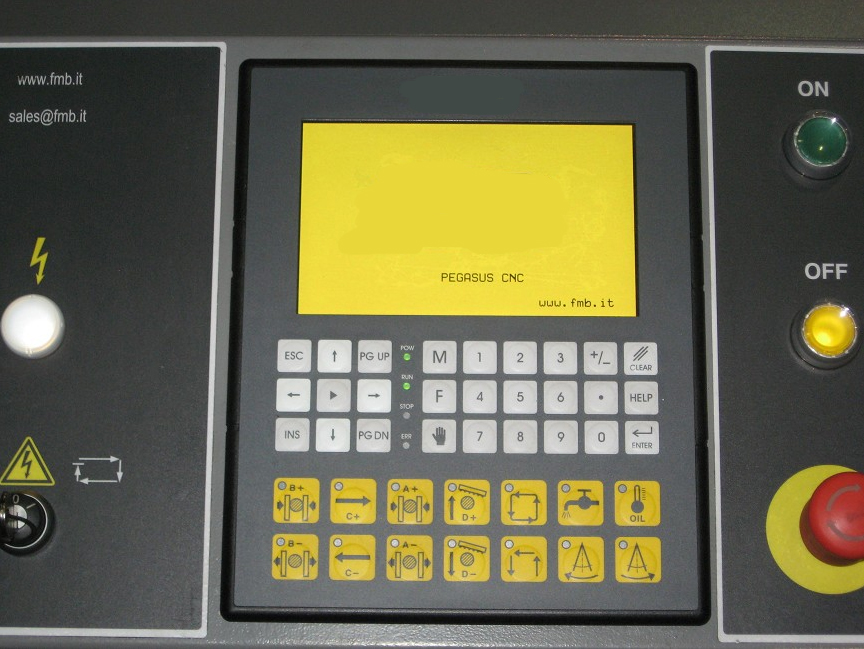

- Panneau digital pour le contrôle des fonctions de la machine, la programmation des cycles de coupe et d'auto-diagnostique.
- Protection maximum courant et court-circuit.

Caractéristiques techniques :

- Puissance : 3 Kw
- Capacité de coupe : 320 mm
- Niveau de protection IP 55.
- Tension d’alimentation : 400 V/50Hz/3Ph standard (Disponibles : 230 V/50Hz/1Ph - 230 V/50Hz/3Ph - 110 V/60Hz/1Ph - 220 V/60Hz/3Ph - 440 V/60Hz/3Ph - 575 V/60Hz/3Ph).
- Couleur machine : Jaune RAL 1018 et Gris RAL 7036.
- Dimensions (L x l x H) m : 4.6 x 2.45 x 1.5
- Poids : 2170 kg
