Vitesse : 2800 trs/min...
Boite de vitesse : 2 ...
Nez de broche : A11...
Couple max : 3110 Nm...
Puissance max : 73 kW...
Voir la description détaillée
Imprimer cette fiche

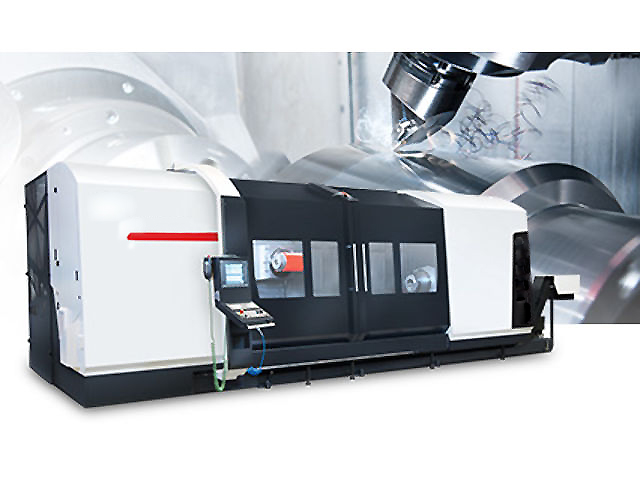

Optez pour une solution performante et économique à la fois, et choisissez ce centre tournage fraisage multifonction doté d’une automatisation multiple, adaptée aux besoins individuels des clients.
Notre centre tournage fraisage entraîne une grande dynamité à votre activité et à votre production.
Caractéristiques techniques :
Courses :
- X= 780 mm
- Y= 400 mm
- Z= 1600 / 3100 / 4600 / 6100 mm
- Longueur d'usinage max : de 1600 à 6100 mm
- Diamètre d'usinage maxi: B=0° diamètre de 790 mm, B=60° diamètre de 1060 mm, B=90° diamètre de 1150 mm.
- Passage au-dessus du banc: 1150 mm
- Distance broche-contre pointe = 1900 mm / 3400 mm / 4900 mm / 6400 mm (version T)
- Distance broche-broche = 1900 mm / 3400 mm / 4900 mm / 6400 mm (version S)
- Passage en barre: 127 mm
- Poids de la pièce max à 250 trs/min avec mandrin: 1000kg (T) et 2500 kg (S).
Broche principale :
- Vitesse : 2800 trs/min
- Boite de vitesse : 2 vitesses
- Nez de broche : A11
- Couple maximum : 3283 Nm
- Puissance maximum : 78 kW
Broche secondaire :
- Vitesse : 2800 trs/min
- Boite de vitesse : 2 vitesses
- Nez de broche : A11
- Couple maximum : 3110 Nm
- Puissance maximum : 73 kW
Axe C sur la broche porte-pièce :
- Indexation tous les 0.0001°
- Vitesse maximum : 30 trs/min
- Couple maximum : 2176 Nm
- Couple frein hydraulique : 3000 Nm
Broche de tournage-fraisage :
- Vitesse maximum : 12.000 trs/min ( options en 10.000 / 6500 et 3500 trs/min).
- HSK-A63 / CAPTO C6 /HSK-A100 / CAPTO C8
- Couple maximum : de 162 à 345 Nm
- Puissance maximum : de 34 à 56 kW
- Courses axe B : -120° / +120°
- Pas de programmation mini : 0.00001°
- Temps indexation à 90° : 0.8s
- Couple outil max : 1300 Nm
- Couple Frein hydraulique : 8000 Nm
Magasin d'outils :
- HSK-T63 ou CAPTO C6 = 66, 120 ou 180 outils
- HSK-T100 ou CAPTO C8= 130 ou 200 outils
- Longueur d'outils maximim : 500 mm
- Poids outils max : 12 kg
- SIEMENS Sinumerik 840D
- Nombreuses options sur demande
Contactez-nous pour obtenir plus de renseignements.
Demande de prix pour Centre tournage fraisage multifonction
