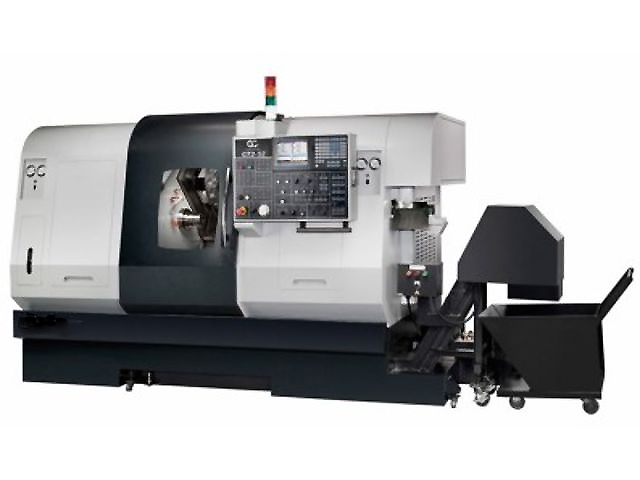

Centre tournage bi broches bi tourelles

Ce centre tournage bi broches bi tourelles est un tour à commande numérique, ce qui signifie qu’il permet de travailler deux pièces en même temps avec une haute précision d’usinage, de ce fait, il permet un gain de production considérable.

Les grosses capacités de ce centre, sont destinées essentiellement aux usinages lourds, de type pièces mécaniques et industrielles.


Caractéristiques techniques :

- Passage au dessus du banc : Ø 340 mm
- Diamètre de tournage standard : Ø 225 mm
- Distance entre les deux centres broches : 1045 mm
- Longueur usinable max : 305 mm
- Passage en barre : Ø 76 mm

Courses des Axes :

- Courses axes X1,X2 : 227.5/230 mm
- Courses axes Z1,Z2 : 440/400 mm
- Course axe B : 555 mm
- Rapides axes X,Z : 16/40 m/min
- Rapide axe B : 40 m/min

Broche Principale :

- Vitesse max : 4000 trs/min
- Puissance moteur : 18/22 kW
- Nez de broche : A2-6"
- Spindle bore : Ø 88 mm
- Spindle bearing bore : Ø 120 mm
- Passage en barre: Ø 76 mm
- Mandrin: 6"

Broche de reprise :

- Vitesse max : 4000 trs/min
- Puissance moteur : 11/15 kW
- Nez de broche : A2-6"
- Spindle bore : Ø 88 mm
- Passage en barre : Ø 65 mm
- Mandrin : 6"

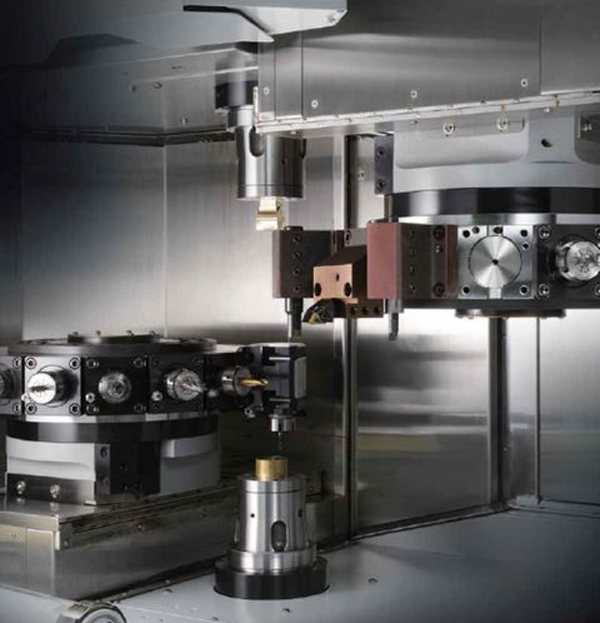

Tourelles et Outils :

- Nombre de tourelles : 2
- Nombres de poste par tourelle : 16 postes
- Attachement par carrée de 25x25 mm
- Poids Machine : 10300 kgs
- Commande Numérique Mitsubishi en standard.
- Nombreuses options de disponibles (Arrosage 140 bars / Robot de chargement / Portique de chargement / Embarreur ....)



Contactez-nous pour obtenir plus de renseignements.
