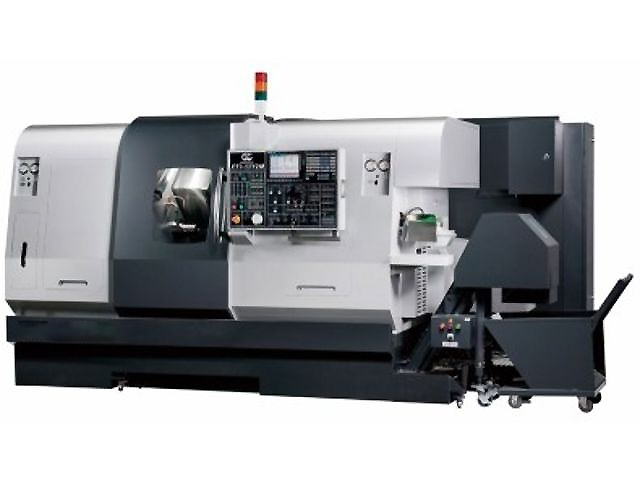

Tour bi broches 3 tourelles et 2 axes

Nous vous proposons ce tour bi broches 3 tourelles et 2 axes très adapté aux usinages lourds, en vous offrant une performance optimale et forte capacité de production.

Il s’agit d’un tour frontal bi-broches qui vous propose des solutions accessibles.

Avantages

- Tour bi-broches 3 tourelles 2 Axes Y CT3-76Y2M

Caractéristiques :

- Passage au dessus du banc : Ø 340 mm
- Diamètre de tournage standard : Ø 225 mm
- Distance entre les deux centres broches : 1045 mm
- Longueur usinable max : 430 mm
- Passage en barre : Ø 76 mm ( existe en passage 51)

Courses des Axes :

- Courses axes X1,X2,X3: 227.5/230/227.5 mm
- Courses axes Z1,Z2,Z3: 310/440/250 mm
- Course axe Y1, Y2: 100 mm ( +/- 50 mm)
- Course axe B: 680 mm
- Rapides axes X,Y,Z: 16/6/40 m/min
- Rapide axe B: 40 m/min

Broche Principale :

- Vitesse max : 4000 trs/min
- Puissance moteur : 18/22 kW
- Nez de broche : A2-6"
- Spindle bore : Ø 88 mm
- Spindle bearing bore : Ø 120 mm
- Passage en barre : Ø 76 mm
- Mandrin : 8"/10"

Broche de reprise :

- Vitesse max : 4000 trs/min
- Puissance moteur: 11/15 kW
- Nez de broche: A2-6"
- Spindle bore: Ø 86 mm
- Passage en barre: Ø 65 mm

Mandrin: 8"/10"

- Tourelles et Outils:
- Nombre de tourelles: 3 x BMT65
- Nombres de poste par tourelle: 16 postes
- Attachement par carrée de 25 x 25 mm
- Nombre d'outils motorisés: 16+16+16
- Vitesse des outils motorisés : 6000 trs/min
- Puissance des outils motorisés: 3.7/5.5 kW
- Poids Machine: 11.200 kgs
- Commande Numérique Mitsubishi en standard.
- Nombreuses options de disponibles (Arrosage 140 bars / Robot de chargement / Portique de chargement / Embarreur ....)
