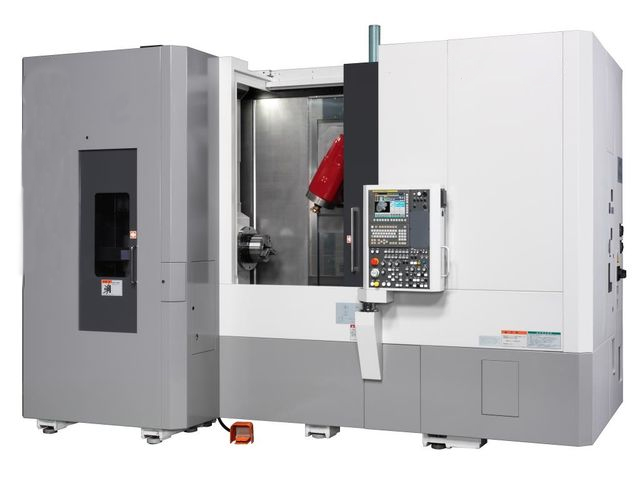

Centre de tournage et fraisage

Augmentez votre productivité grâce à cette combinaison parfaite entre un centre de tournage et de fraisage, notre centre de tournage et fraisage vous permet de réaliser une énorme variété de pièces grâce à sa flexibilité sans égale pour une large gamme d'opérations, du plus simple au plus complexe.


Caractéristiques techniques :

- Diamètre d'usinage maximum : 500 mm
- Longueur de tournage maximum : 565 mm
- Passage en Bar : 65 mm

Courses :

- X : 630 mm
- Y : 230 (+/- 115 ) mm
- Z : 690 mm
- A : 620 mm avec contre pointe et 1020 mm avec contre broche.
- B : 230° (+115)
- Indexation Axe B tous les 1°
- Rotation axe C : 360°

Broche de gauche avec Axe C:

- Taille mandrin: 200 mm
- Vitesse de rotation: 5000 trs/min
- Angle d'indexation minimal: 0.001°
- Nez de broche: A2-6

Broche de droite avec Axe C :

- Taille mandrin: 200 mm
- Vitesse de rotation: 5000 trs/min
- Angle d'indexation minimal: 0.001°
- Nez de broche: A2-6

Broche de tournage-fraisage :

- Vitesse de rotation: 12.000 trs/min
- Capto C6
- Changement d'outils en 2 secondes
- Magasin d'outils 40 ou 80 outils
- Diamètre d'outils max: 125 mm
- Longueur d'outils max: 300 mm
- Poids outils max: 6 kg
- Arrosage a travers l'outils: 9 bars

Avances Rapides :

- X/Y/Z: 40 m/min
- A: 20m/min

Moteurs :

- Broche de gauche: 15/11 kW
- Broche de droite: 11/7.5 kW
- Broche de fraisage: 11/7.5 kW
- FANUC 31i-B, écran 10,4"
- Logiciel Takiswa TIWA P-1 et Raku-raku monitor 3























Contactez-nous pour obtenir plus de renseignements.
