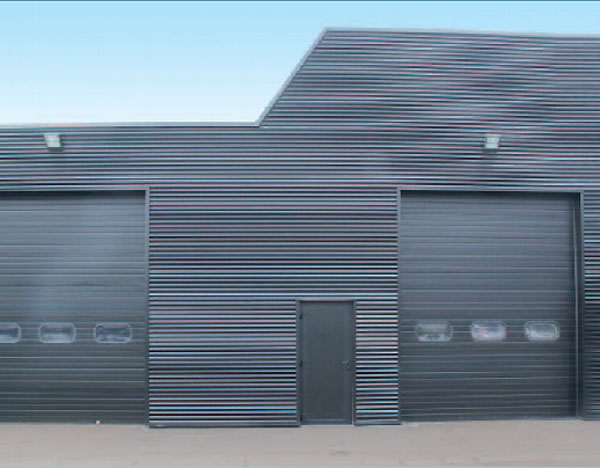

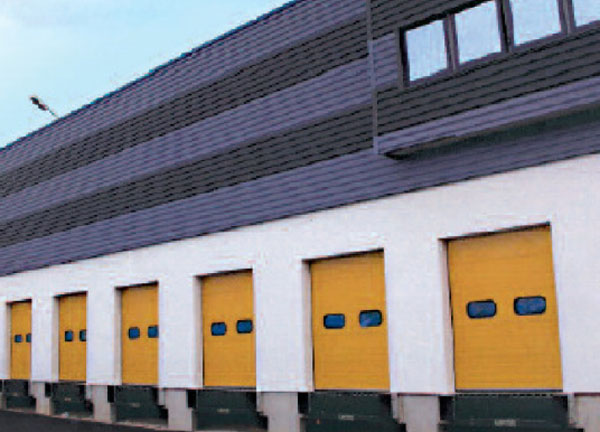

Porte sectionnelle isolation renforcée 80 mm

La porte sectionnelle est une solution adaptée pour isoler des zones sensibles du chaud ou du froid tout en maintenant une température ambiante.

Manuelle ou motorisée, il s’agit d’une fermeture à isolation renforcée, composée de 2 panneaux en acier d’une épaisseur de 80 mm.

Le remplissage de panneaux en mousse polyuréthane améliore les performances thermiques de ces portes sectionnelles.

Certifié CSTB et TÜV, cette porte convient pour les environnements industriels, notamment l’industrie alimentaire.

Caractéristiques :

OPTIMISATION DE L’ENCOMBREMENT :

Votre zone dégagée conditionnera la position des rails (type de remontée) et des ressorts (avant ou arrière) :

- Linteau standard : retombée mini 420 mm et ressorts à l’avant
- Linteau réduit : retombée mini 245 mm et ressorts à l’arrière
- Linteau haut : retombée mini 600 mm, maxi 4460 mm et ressorts à l’avant
- Linteau vertical : 2 x hauteur de baie + 300 mm et ressorts à l’avant
 Nota : pour linteau haut et vertical possibilité d’abaisser l’axe/ressorts via les systèmes surbaissés

Écoinçons minimum :

- Manuel : 120 mm de chaque côté
- Côté motorisation : 350 mm sauf pour le linteau réduit qui nécessite 380 mm.
- Côté treuil : 250 mm sauf pour le linteau réduit qui nécessite 300 mm.

SÉCURITÉ :

Chaque porte est équipée de :

- Sécurités ressorts
- Sécurités câbles

ISOLATION :

La composition des panneaux offre une isolation appréciée en terme de :

- Économie d’énergie (thermique) 0,24W/m2K
- Protection face au bruit (acoustique) 25dB

STRUCTURE ET QUINCAILLERIE :

Le panneau est isolé, épaisseur 80 mm, composé de 2 tôles en acier galvanisé remplies de mousse polyuréthane.
- Ressorts en acier trempé (ou poudré sur demande), prévus pour une durée de 20 000 cycles (ressorts intensifs sur demande)
- Quincaillerie et rails en acier galvanisé (possibilité d’avoir l’ensemble en inox sur demande)

DIMENSIONS (toutes autres dimensions étudiées sur demande) :

- Hauteur des sections : 610 mm
- Retombée linteau mini : 245 mm
- Largeur porte maximum : 7000 mm
- Hauteur porte maximum : 6500 mm

COFFRET DE COMMANDE (PROTECTION IP 54) :

- Réglage des fi ns de course électronique (encodeur) depuis l’armoire de commande située à hauteur d’homme
- Boutons en façade : ouverture, fermeture et arrêt d’urgence
- Compteur de cycles et de maintenance
- Plusieurs modes d’utilisation préprogrammés
- Dispositif de diagnostic d’incident
- Interchangeable avec la technologie des portes souples et rapides SOMACO
- Bornier avec sortie 4 relais pré-câblés

ESTHÉTIQUE :

Aspect & couleurs :

- En standard : RAL 9010 STUCCO rainuré faces extérieures et intérieures
- Toutes couleurs RAL sauf métallisé et signal (200 couleurs RAL)













OPTIONS :

- Si porte manuelle, poignée en applique et verrous fournis
- Serrure à canon européen
- Hublots rectangulaires
- Habillage supérieur et latéral en panneaux fixes 80 mm (ou 40 mm) ou tubes acier électro zingués

MANŒUVRE :

- Manuelle : par cordon ou treuil à chaîne
- Motorisée avec motoréducteur :

a) Fonctionnement
- Motorisé (Homme-mort)
- Semi-automatique (impulsions montée & descente)
- Automatique (impulsion montée & temporisation)

b) Type & alimentation
En fonction du bâtiment :
- Logique intégrée, 400V Tri
- Coffret séparé, 230V Mono et 400V Tri
