Porte sectionnelle industrielle avec frein à ressort

Frein à ressort - Parachute de câble avec réglage

Code fiche produit :8818820


La porte sectionnelle industrielle est la solution idéale pour économiser l'espace, puisque les panneaux sont placés verticalement contre le mur ou parallèlement à la toiture. Elles s'adaptent à tous les types d'édif...

[En savoir plus]

Imprimer

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Protection


Description

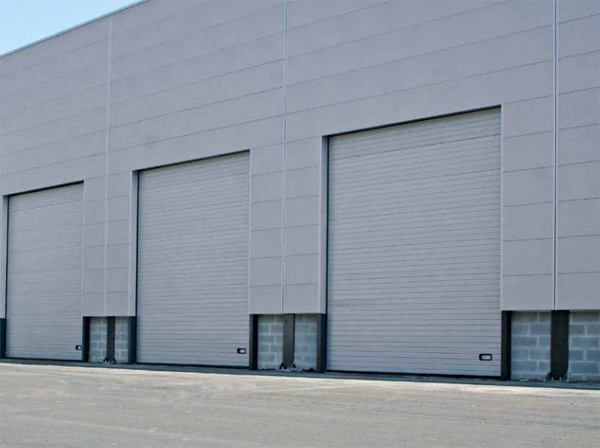

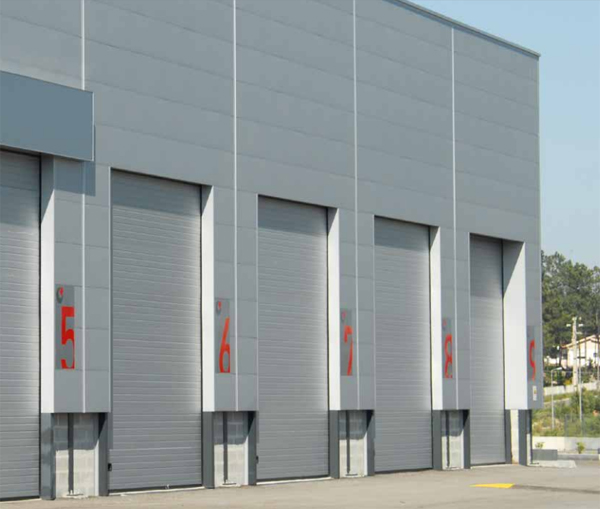

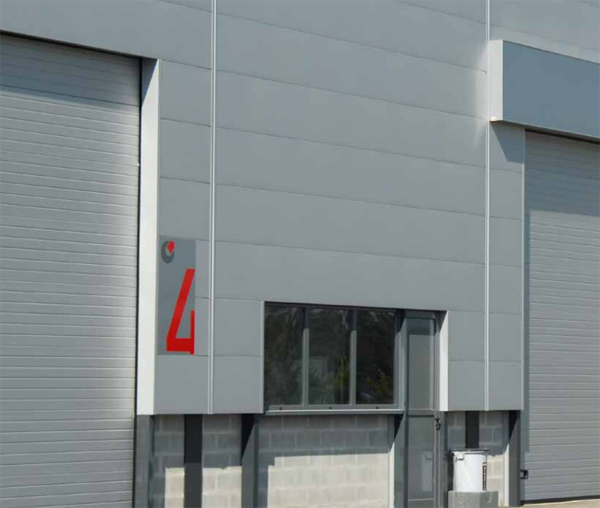

La porte sectionnelle industrielle est la solution idéale pour économiser l'espace, puisque les panneaux sont placés verticalement contre le mur ou parallèlement à la toiture.

Elles s'adaptent à tous les types d'édifices (constructions), grâce aux innombrables type de rails.

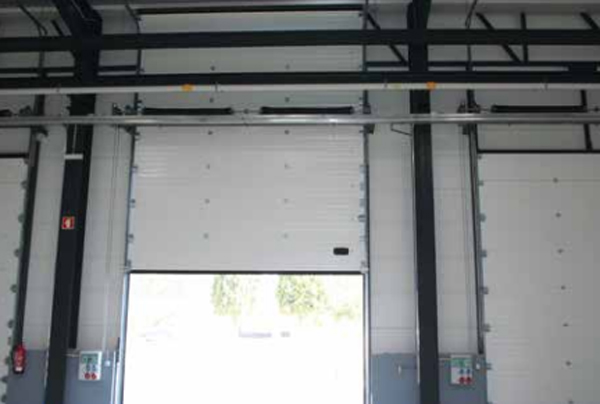

Constitution de la porte :

Frein à ressort :
- L’utilisation de cet accessoire est une garantie de plus pour le niveau de sécurité des portes.
- Au cas où le ressort se casse le parachute de ressort est actionné, et verrouille la porte, la rendant plus sûre.
- Son utilisation est obligatoire en accord avec les normes européennes en vigueur.

Parachute de câble avec réglage :
- Le frein de câble est un composant qui immobilise la porte en cas de rupture des câbles d’acier.

Charnière industrielle :
- Les charnières de centre en acier galvanisé unissent parfaitement les panneaux de la porte.

Chevalet industriel :
- Charnière de soutien en acier galvanisé, réglable en hauteur et en profondeur.

Galets Nylon :
- Robustes, ils permettent un meilleur et parfait coulissement de la porte, permettant ainsi un mouvement silencieux.

Tendeur de Câble :
- Ce dispositif a comme fonction de toujours garder la tension du câble de la porte a linteau normal avec moteur à l’axe ou treuil à chaîne ce qui empêche les câbles d’acier de ce détendre, et de se dérouler du tambour.

Union de l’axe :
Permet grâce à la torsion de l’un des côté, des mouvements similaires, réduisant de cette façon les écarts de l’alignement.

Treuile à chaîne :
Le différentiel possède 8 mètres de chaine, est installé directement sur l’arbre, il est indiqué pour l’ouverture des portes à fonctionnement manuel.

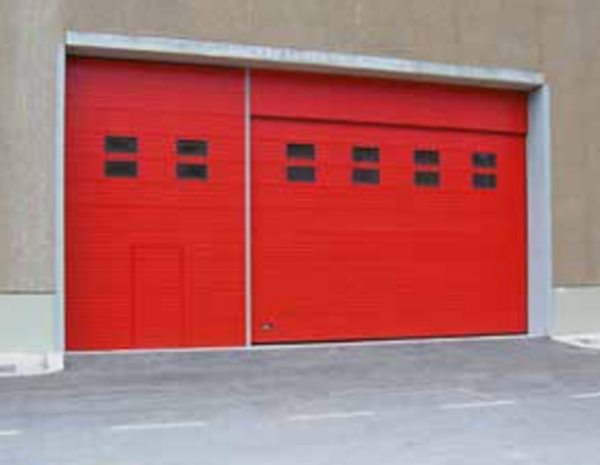

Hublots :
Avec des cadres en matière synthétique, il existe 3 types de fenêtres avec des dimensions différentes.
Dimensions (L x H) mm : 630 x 195
Dimensions (L x H) mm : 663 x 343
Dimensions (L x H) mm : 680 x 373

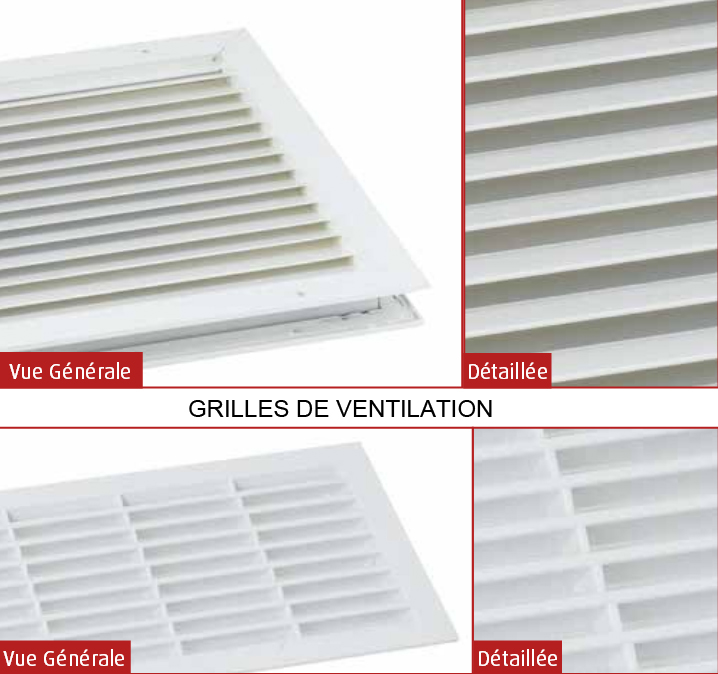

- Grilles de ventilation (Voir photo 6) :
  En aluminium laqué adéquat pour une meilleure ventilation. Dimensions (L x H) mm : 530 x 365

Moteurs en bout d'arbre pour portes sectionnelles industrielles :

Modèle 1 : 2 versions différentes : ELLARD70 (Monophasé) et ELLARD120Q (Triphasé).

- Alimentation : 230 ou 440 V
- Type de chaine : 1 Fase + N ou 3 Fase + N
- Puissance : 370 ou 550 W
- Force de traction : 70 ou 120 NM
- Consommation : 1.5 ou 3.45 A
- Fusible de protection recommandé : 10A bipolaire


Modèle 2 (Réf : Bravo) :

- Son système de déblocage simplifié avec capteur de sécurité au niveau du treuil, peut tourner à 360°, permettant ainsi plusieurs types de montage, ainsi qu’un déblocage de la porte depuis l’extérieur.
- De plus il est fourni avec 18 m de chaine.
- Il dispose d’une fin de course mécanique dont le réglage est très précis.
- La plaque de contrôle embarquée permet de personnaliser toutes les fonctions facilement.
- De plus, 3 options d’ouverture sont disponibles : Semi-automatique, Par défaut, Automatique et Homme mort.
- Il est également possible d’effectuer plusieurs branchements :
  Photocellules, capteur d’ouverture pour portillon, capteur de Sécurité, Récepteur extérieur, Gyrophare.

- Diamètre de l’axe (mm) : 25.4
- Puissance d’impulsion (Nm) : 75 - 100 - 150
- Rotation (r/min) : 23
- Puissance du moteur (Kw) : 0.55 - 0.75
- Tension d’entrée (V) : 1 x 230 - 400
- Tension de contrôle (Hz) : 50
- Courant nominal (A) : 3.5 - 4.6
- Cycle de travail (%) : 60 - 80
- Température de travail (°C) : - 20 à 50
- Niveau de bruit (dB) : <70
- Degré de protection (IP) : 54
- Poids (Kg) : 22
- Thermique (°C) : 120
- Moment statique de rétention (Nm) : 200 - 400
- Aire maximum de la porte (m2) : 25 - 35 - >35
