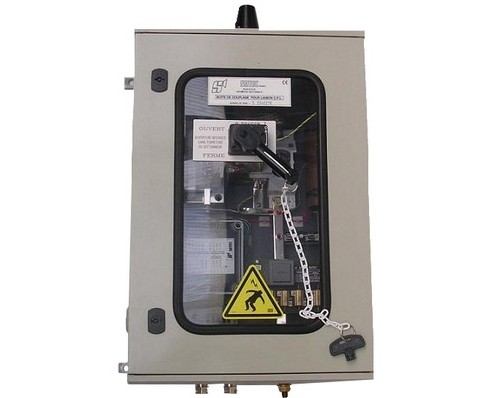

Boîte de couplage pour CPL

Boîtes de couplage à bloc moulé blindé bobine de drainage

Code fiche produit :15736443


  • Câble coaxial = 75 Ω ( sauf utilisation d’un autre type de coaxial)
  • Câble symétrique (paire blindée 2 X 1 mm²) = 90 à 100 Ω
  • Ligne haute tension, ente phase et terre = de 200 à 450 Ω
  • Ligne haute tension entre deux phases = de 300 à 600 Ω

Documentation
Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Mesure et contrôle


Description

Ces boîtes de couplage BCPU 892 sont utilisées pour l’adaptation et la protection des courants porteurs (CPL) sur ligne haute tension.

Ils permettent L’adaptation d’impédances entre le câble de raccordement à l’équipement CPL et la ligne utilisée comme support de transmission.

Ainsi que la protection des circuits basse tension contre les surtensions transitoires apparaissant en ligne et transmises à travers le condensateur de couplage.




Caractéristiques :

DIMENSION

- Hauteur 600 mm
- Hauteur hors tout ( + prise PMD ) 1020 mm
- Largeur 400 mm
- Largeur hors tout 480 mm
- Profondeur hors tout 305 mm
- Diamètre des trous de fixation 13 mm
- Entraxes de fixation 565 X 450 mm
- Matériaux utilisés - coffret Résine polyester armée de fibre de verre
- Matériaux utilisés - fixation Acier inoxydable
- Matériaux utilisés - conducteurs Cuivre étamé

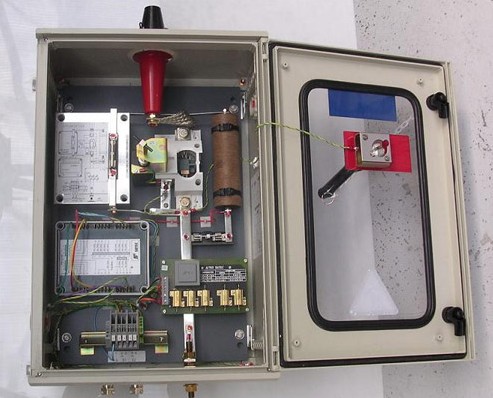

ELEMENTS INTERNES

- Borniers de 5 bornes capacité de serrage 4 mm² avec coupure et douilles de test
- Un bloc moulé transformateur / self T2089/1 + IN2090/1
- Un bloc moulé blindé bobine de drainage IN2088
- Une carte différentiel et atténuateur A1763 + TD 1
- Deux parafoudres à fort écoulement PF1 + PF 2
- Un condensateur de séparation 50 Hz C1
- Un sectionneur de terre de sécurité S1

CARACTERISTIQUES ELECTRIQUES

- Tension d’isolement côté H.T. (drainage et parafoudres déconnectés) 5 KV eff 50/60 Hz
- Courant nominal du sectionneur de terre (1 minute) 200 A eff
- Impédance à 50 Hz de la bobine de drainage < 25 Ω
- Courant permanent admissible à 50 Hz de drainage 1 A eff
- Tension de service du condensateur séparateur C1 >10 KV
- Courant d’écoulement du parafoudre PF 2 en onde de choc (mis en court-circuit automatique après 15 mn d’amorçage à 150 mA eff) 5 KA
- Impédances d’entrée côté CPL 50 – 75 – 100Ω
