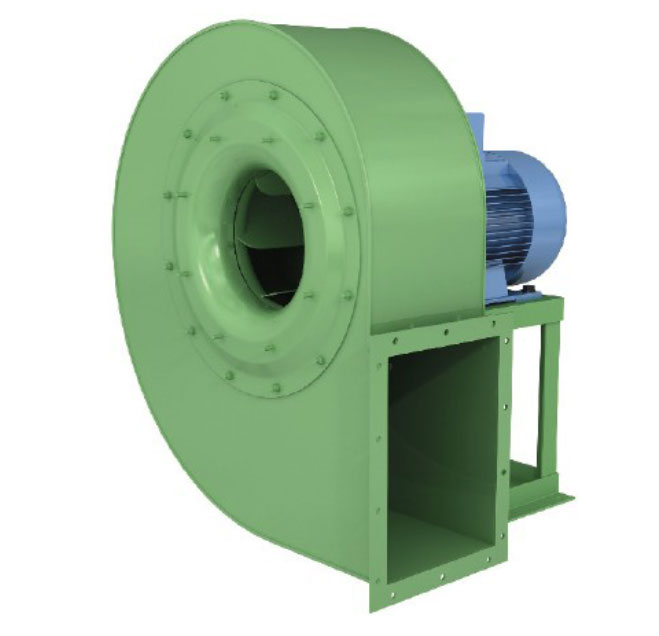

Ventilateur centrifuge métallique

Ventilateur centrifuge simple ouïe, un équipement de ventilation à basse pression idéal pour le transport :

- d'air propre
- d'air légèrement poussiéreux.

Offrant un débit jusqu'à 12000 m³/h, ce ventilateur peut servir pour différentes applications :

- Ventilation de tous locaux,
- Extraction de fumées, vapeurs de solvants (cabines de peintures),
- Refroidissement de pièces et de machines,
- Séchage.

C'est un ventilateur métallique conçu pour le traitement d'air dans :

- les ateliers,
- les magasins de stockage,
- les hangars,
- les silos, tunnels, mines…


Caractéristiques techniques :

Volutes :

- En tôle d'acier peinte, agrafées soudées.
- Orientables (voir tableau "positions de montage" page 2, à préciser à la commande). Position standard : LG 270.
- Réversibles (en prévoyant la turbine correspondante).
- Aspiration : goujons de fixation pour raccordement par contre-bride circulaire.
- Refoulement : rectangulaire à bride.

Turbine :

- En tôle d'acier peinte. Soudées.
- Du type à réaction, à rendement élevé (aubes inclinées vers l'arrière).
- Clavetées directement sur l'arbre moteur.
- Equilibrée statiquement et dynamiquement.
- Sens horaire (RD) ou antihoraire (LG) en fonction de la position de montage de la volute.

Chaises de fixation :

- En tôle d'acier peinte soudée. (Chaises spéciales pour les positions LG/RD 180 et 225).

Moteurs :

- Asynchrones. Construction fermée. Ventilés. Protection IP 55, Classe F. Forme B3 (pattes). Carcasse alpax. Roulements graissés à vie (20 000 h).
- Vitesse nominale : 1 500 t/mn (4 pôles), 3 000 t/mn (2pôles).
- Conditions normales d'utilisation : température ambiante comprise entre : -15°C et +40°C.

En standard :

- Tri 230/400 V - 50 Hz jusqu'à 4 kW.
- Tri 400/660 V - 50 Hz au-delà de 4 kW.
- Mono 230 V - 50 Hz jusqu'à 2,2 kW.

Sur demande :

- Moteurs antidéflagrants.
